01 Einführung:

Die Industriezentrifuge ist eines der Hauptgeräte in der chemischen Industrie. Die Trennung von Feststoff und Flüssigkeit erfolgt hauptsächlich durch Zentrifugalkraft. Entsprechend den Prozesseigenschaften handelt es sich bei dem Material zu Beginn hauptsächlich um ein Fest-Flüssigkeits-Gemisch, und die Belastung ist zu Beginn relativ groß. Unter Einwirkung der Zentrifugalkraft fließt es von der Außenseite der Zentrifugalkraft ab, so dass ein Teil der Flüssigkeit abgetrennt wird und mit der weiteren Erhöhung der Motordrehzahl auch die Belastung entsprechend reduziert wird. Der RVE32-Frequenzumrichter kann die technologischen Anforderungen erfüllen und den Trenneffekt beim Betrieb mit mehreren unterschiedlichen Geschwindigkeiten realisieren. Als industrielles Steuergerät findet es ein breites Anwendungsspektrum in Industriezentrifugen.

02 Merkmale:

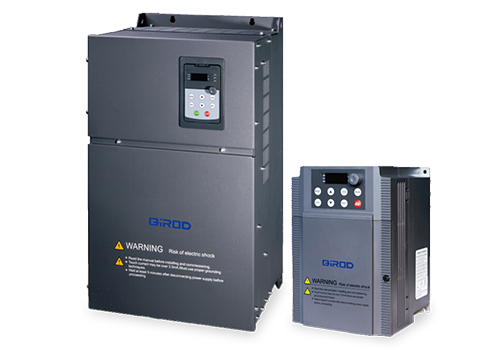

RVE32 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor.

RVE32 verfügt über eine Fülle von Unterstationen, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32, es ist keine Option erforderlich. Über MODBUS kann der RVE32 an übergeordnete Automatisierungssysteme angebunden werden.

03 Vorteil:

· Bietet 250 % des elektrischen Nennstroms bei Niederfrequenzbetrieb und Beschleunigung und erfüllt damit die Anforderungen des Zentrifugenbetriebs;

· Bei der Genauigkeit der Geschwindigkeitsregelung beträgt die Regelgenauigkeit 0,2 % und es wird eine genaue Geschwindigkeitsregelung erreicht;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

· Mehrstufige Geschwindigkeitsregelung zur Erfüllung industrieller Produktionsprozessanforderungen;

· Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

· Starke Anpassungsfähigkeit an die Umgebung, völlig unabhängiges Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und Feuchtigkeit erheblich verbessern;

04 Systemeinführung:

In diesem System wird ein RVE32 22-kW-Wechselrichter zum Antrieb der 22-kW-Zentrifuge verwendet, und die Mehrgeschwindigkeitsfunktion des Wechselrichters wird ausgewählt, um eine Drei-Geschwindigkeits-Steuerung zu realisieren, nämlich Betrieb mit niedriger Geschwindigkeit, Betrieb mit mittlerer Geschwindigkeit und Betrieb mit hoher Geschwindigkeit. Der Schnellstopp wird durch die externe Bremseinheit und den Bremswiderstand erreicht.

05 Technische Parameter

06 Nutzung vor Ort:

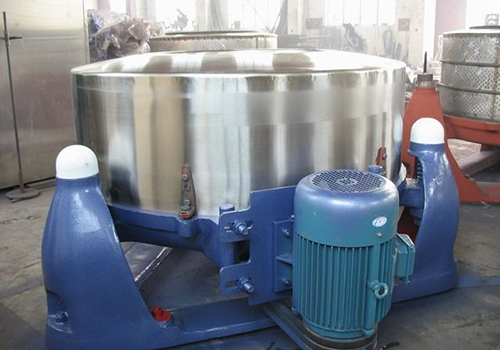

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Steuerungssystem für Industriezentrifugen mit RVE32-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt: Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf;  Nehmen Sie Energieverbrauchsbremsen, Sanftanlauf und Sanftstopp an, ohne Auswirkungen auf das Stromnetz;  Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.  Die wirtschaftlichen Vorteile sind erheblich und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als zwei Jahren amortisiert werden;

08 Kundenvorteile:

Durch den Einsatz energieverbrauchender Bremsen werden Kosten für Bremsbeläge und Zeit für den Austausch von Bremsbelägen eingespart, die Produktionseffizienz um 15 % gesteigert und der Gesamtnutzen erheblich verbessert; Die umfassende Schutzfunktion des Wechselrichters gewährleistet die Produktionskontinuität;  Die wirtschaftlichen Vorteile sind bemerkenswert und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als zwei Jahren amortisiert werden.
