01 Einführung

Die Chemie- und Pharmaindustrie ist der größte Stromverbraucher heutiger Industrieunternehmen und der Grad der Abhängigkeit von natürlichen Ressourcen liegt bei über 60 %. Das Energieproblem ist eine ernste Herausforderung. Es gibt zwei Möglichkeiten, das Energieproblem grundsätzlich zu lösen: Die eine ist Open Source und die andere ist Energieeinsparung. Die energiesparende Frequenzumwandlungstechnologie der Wechselrichter der RVE32-Serie ist eine hocheffiziente, energiesparende neue Technologie mit breiter Anwendung, schneller Wirkung und kurzer Amortisationszeit der Investition. In der chemischen und pharmazeutischen Industrie sind gängige Rührwerke weit verbreitet.

02 Funktionen

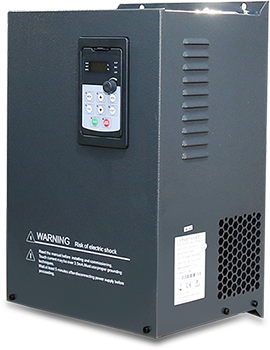

RVE32 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor. RVE32 verfügt über eine Vielzahl von Unterstationen, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für analoge Stromversorgung, fester Eingang, 24-V-Hilfsstromversorgung für digitalen Eingang. Alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren. Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32, es ist keine Option erforderlich. RVE32 kann über MODBUS an übergeordnete Automatisierungssysteme angeschlossen werden.

03 Vorteil:

· Stellen Sie bei Niederfrequenzbetrieb und Beschleunigung 250 % des Nennstroms des Motors bereit, um die Anforderungen des Mischerbetriebs zu erfüllen.

· Überlegene AVR-Funktion, hervorragende Netzanpassungsfähigkeit, garantierte Ausgangsspannungs-, Strom- und Geschwindigkeitsstabilität;

· Bei der Genauigkeit der Geschwindigkeitsregelung beträgt die Regelgenauigkeit 0,2 % und es wird eine genaue Geschwindigkeitsregelung realisiert;

· Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Starke Anpassungsfähigkeit an die Umgebung, völlig unabhängiges Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und Feuchtigkeit erheblich verbessern;

· Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

04 Systemeinführung:

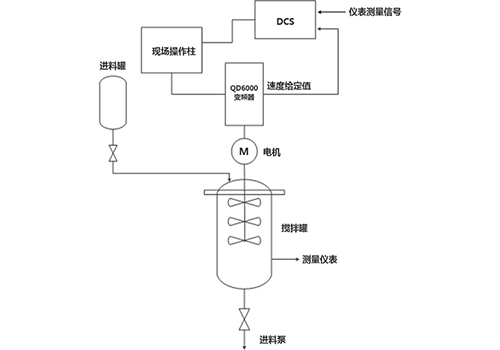

In diesem System treibt ein RVE32 7,5-kW-Wechselrichter den 7,5-kW-Mischermotor an, treibt die Rührgebläse zum Rühren an, rührt dann gleichmäßig durch das Vakuumventil und leitet es dann zur Förderpumpe, um an der nächsten chemischen Reaktion teilzunehmen, nachdem es die Anforderungen erfüllt hat. Der Start/Stopp-Betrieb des Frequenzumrichters wird über die Feldbetriebssäule realisiert, und der Frequenzumrichter gibt den Istwert der Motordrehzahl an das DCS zurück, und der Bediener misst das Signal und den Istdrehzahlwert entsprechend dem Instrument des Mischtanks. Geben Sie einen Befehl an den Frequenzumrichter aus, um den Motordrehzahlsollwert zu erhöhen oder zu verringern.

05 Technische Parameter

06 Nutzung vor Ort:

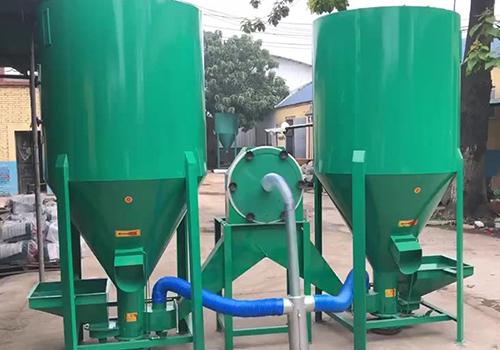

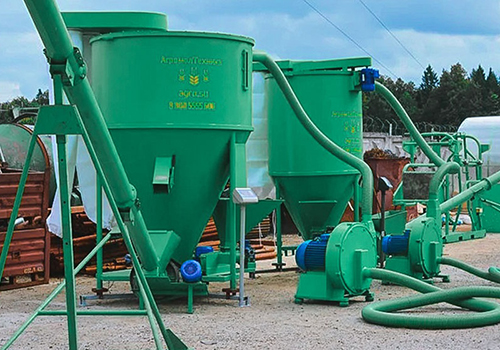

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt:

07 Laufergebnis:

Die Mischersteuerung mit dem Frequenzumrichter RVE32 ist seit mehr als drei Jahren im Einsatz und hat gute wirtschaftliche Ergebnisse erzielt.

Leistungen und Sozialleistungen:

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

Die wirtschaftlichen Vorteile sind erheblich und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden;

08 Kundenvorteile:

Zuverlässiger Betrieb und geringer Wartungsaufwand, wodurch Wartungskosten gespart werden;

Die umfassende Schutzfunktion des Frequenzumrichters gewährleistet die Produktionskontinuität;

Die wirtschaftlichen Vorteile sind erheblich und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden;
