01 Einleitung:

Lüfterlasten sind weit verbreitet, beispielsweise Zuluftventilatoren und Saugzugventilatoren verschiedener Produktions- und Haushaltskesselsysteme, zentrale Klimaanlagenventilatoreinheiten, Frischlufteinheiten, Kühlturmventilatoren, Abluftventilatoren in verschiedenen Produktionsstandorten und Trockner in Produktionslinien. Ventilatoren sind die wichtigsten Energieanlagen von Industrie- und Bergbauunternehmen. Den Statistiken der zuständigen Behörden zufolge beträgt die installierte Leistung von Ventilatoren, Pumpen und Motoren im Land etwa 35.000 MW, und der Stromverbrauch macht etwa 40 % des nationalen Stromverbrauchs aus. Bei Verwendung des RVE32-Wechselrichters im Lüfterbetrieb beträgt die Energieeinsparungsrate im Allgemeinen 20–60 % und die Amortisationszeit der Investition beträgt 1–3 Jahre. Die Vorteile sind sehr bedeutend.

02 Merkmale:

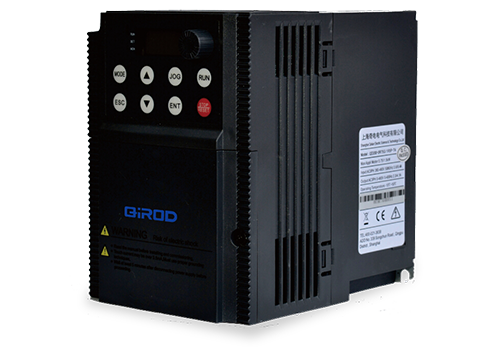

RVE32 ist ein im Schaltschrank montierter Wechselrichter, der Leistungsbereich liegt zwischen 0,75 kW und 500 kW, die eingehende Netzspannung beträgt 380 V bis 480 V und der Steuermodus ist Vektorsteuerung und Vektorsteuerung ohne Geschwindigkeitssensor. Die geschwindigkeitssensorlose Vektorregelung ist eine Art Vektorregelung, die den Drehzahlrückkopplungswert des Motors durch Berechnung des Motormodells schätzt. Die Regelgenauigkeit und die dynamische Leistung der geschwindigkeitssensorlosen Vektorregelung sind nicht so gut wie die der Vektorregelung mit geschlossenem Drehzahlregelkreis, sie bietet jedoch auch die Vorteile eines einfachen Systems, der Notwendigkeit, einen Drehzahlsensor zu warten, und eines niedrigen Preises, besonders geeignet für Lüfter- und Pumpenmotoren. Auch die herkömmliche U/f-Steuerung benötigt keinen Drehzahlsensor, aber bei Lüfter- und Pumpenmotoren mit hoher Leistung, wie z. B. einer U/f-Steuerung ohne Stromschleifensteuerung, kann es leicht zu Stromschwankungen kommen. Die geschwindigkeitssensorlose Vektorregelung verfügt nicht nur über einen Drehzahl-Regelkreis, sondern auch über einen Strom-Regelkreis, und der Dauerstrom des Motors ist stabiler.

RVE32 verfügt über eine Fülle von Client-Terminals, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für den analogen Eingang. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Der Wechselrichter der RVE32-Serie verfügt über eine integrierte PID-Funktion, die flexibler im Betrieb ist. Es gibt viele Möglichkeiten, die Schnittstelle zu steuern, die fest verdrahtet oder über Kommunikation erfolgen kann.

04 Systemeinführung:

Insgesamt vier Motoren in diesem Kessel verwenden RVE32-Frequenzumrichter zur Steuerung von Dampf, heißem Öl und heißem Rauchgas. Das heiße Rauchgas wird von zwei 315-kW-Motoren gesteuert und über Rohre zum Hauptventilator geleitet, um den Zellstoff zu trocknen. Zwei 315-kW-QD6000-Wechselrichter steuern jeweils die beiden Lüfter und steuern die Ausgangsleistung der Lüfter durch Anpassen der Ausgangsfrequenz von RVE32, um so eine präzise Regulierung des Heißrauchflusses zu erreichen, die nicht nur den Anforderungen des Prozesses entspricht, sondern auch effizienter ist als die Verwendung einer Windschutzscheibe. Es ist energieeffizienter, den Heißrauchstrom anzupassen. Die anderen beiden 132-kW-Motoren speisen den Dampf vom Dampferzeuger bzw. das heiße Öl vom Thermoölgenerator in die Mischkammer. Durch die Einstellung der Dampfleistung im Dampferzeuger können Druck und Temperatur im Dampferzeuger gesteuert werden, und durch die Einstellung der Thermoölleistung im Thermoölgenerator kann die Temperatur des Thermoölgenerators gesteuert werden. RVE32 passt auch die Leistung von Dampf und Heißöl an, indem es die Ausgangsleistung des Motors steuert, um so den Druck und die Temperatur des Dampfgenerators sowie die Temperatur des Heißölgenerators zu steuern.

05 Technische Parameter:

06 Nutzung vor Ort:

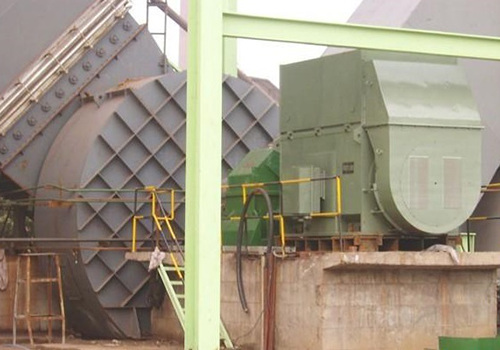

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Kesselgebläse-Steuerungssystem mit RVE32-Wechselrichter ist seit mehr als vier Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig und weist eine geringe Ausfallrate auf;  Deutlich weniger Lärm;

Präzise Regulierung des Heißrauchstroms zur Erfüllung der Anforderungen des Produktionsprozesses;

Verlängert die Lebensdauer der Lager von Motor und Lüfter, reduziert die Wärmeentwicklung des Motors und reduziert den Wartungsaufwand erheblich;

Die wirtschaftlichen Vorteile sind erheblich und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden.

08 Kundenvorteile:

Passen Sie den Durchfluss genau an die Anforderungen des Produktionsprozesses an.

Reduzierte Motorverluste und Wartungskosten;

Der Energiespareffekt ist bemerkenswert und die durch die Frequenzumwandlungssteuerung erhöhte Investition kann in mehr als einem Jahr vollständig amortisiert werden.
