01 Einleitung:

Water resources are an important factor for economic development and sustainable social development, and urban sewage treatment rate has become an important symbol of whether a region is civilized or not. Die gravierende Verschmutzung und zunehmende Verknappung der Wasserressourcen ist inzwischen weltweit zu einem Problem geworden. With the development of economy in China, the amount of urban sewage and industrial wastewater has increased sharply, providing a huge market space for the water treatment industry. Der RVE32-Wechselrichter hat ein breites Anwendungsspektrum in der Abwasseraufbereitung und hat gute wirtschaftliche und soziale Vorteile erzielt.

02 Merkmale:

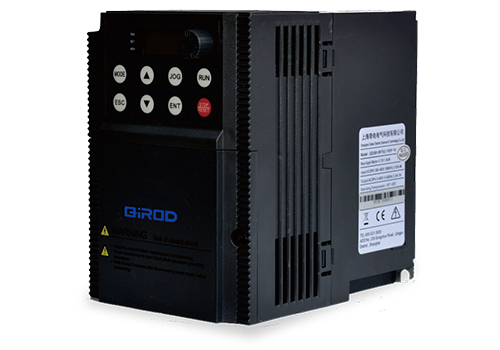

RVE32 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor.

RVE32 verfügt über eine Fülle von Unterstationen, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32, es ist keine Option erforderlich. Über MODBUS kann der RVE32 an übergeordnete Automatisierungssysteme angebunden werden.

03 Vorteil:

· Großes Anlaufdrehmoment, 1,5-faches Drehmoment bei 0,5 Hz im offenen Regelkreis, erfüllt die Anforderungen des Belüftungsgebläsebetriebs;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering; Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

· Super power grid adaptability, anti-power grid fluctuation ability up to ±15%, to ensure the stability of output voltage, current, speed   Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren. Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

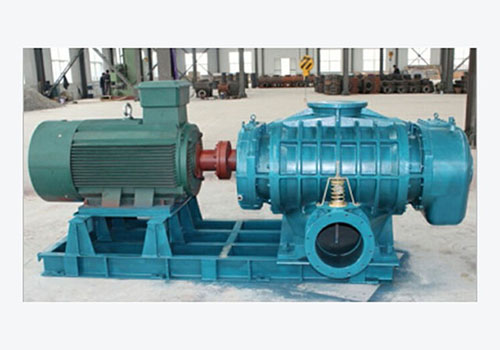

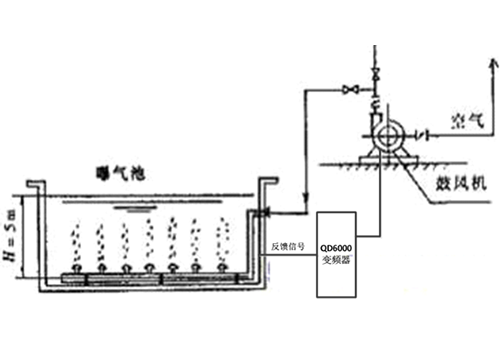

In this system, the main motor of the 110KW sewage treatment aeration blower is driven by the RVE32 110KW frequency converter, and the closed-loop automatic control is realized according to the feedback signal of the dissolved oxygen sensor.

05 Technische Parameter:

06 Nutzung vor Ort:

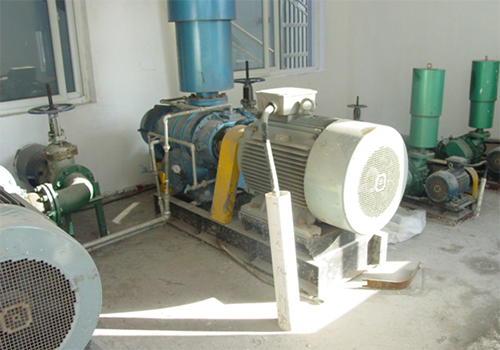

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

The sewage treatment aeration blower control system using RVE32 inverter has been put into operation for more than three years, and has achieved good economic and social benefits:

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Excellent current limiting characteristics, strong overload capacity, can effectively reduce frequency conversion overload, overcurrent protection, and maximize production continuity;

The economic benefits are remarkable, the power saving effect is more than 20%, and the entire investment increased by the frequency conversion control system can be recovered in more than one year.

08 Kundenvorteile:

*Automatische PID-Steuerung, Reduzierung der Arbeitsbelastung der Arbeitnehmer und Verbesserung der Arbeitseffizienz; *Reduced motor loss and maintenance costs;

*Umfassende Schutzfunktion des Wechselrichters, um die Kontinuität der Produktion weitestgehend sicherzustellen;

*The economic benefits are remarkable, and the entire investment increased by the frequency conversion control system can be recovered in more than one year.
