01 Einleitung:

Wasserressourcen sind ein wichtiger Faktor für die wirtschaftliche Entwicklung und eine nachhaltige soziale Entwicklung, und die städtische Abwasserbehandlungsrate ist zu einem wichtigen Symbol dafür geworden, ob eine Region zivilisiert ist oder nicht. Die gravierende Verschmutzung und zunehmende Verknappung der Wasserressourcen ist mittlerweile weltweit zu einem Problem geworden. Mit der Entwicklung der Wirtschaft in China ist die Menge an städtischem Abwasser und Industrieabwasser stark gestiegen, was einen riesigen Marktraum für die Wasseraufbereitungsindustrie darstellt. In Kläranlagen sind Belüftungsgebläse und Tauchpumpe die Kernausrüstung der Abwasserbehandlung. Der RVE32-Wechselrichter hat ein breites Anwendungsspektrum in der Abwasseraufbereitung und hat gute wirtschaftliche und soziale Vorteile erzielt.

02 Merkmale:

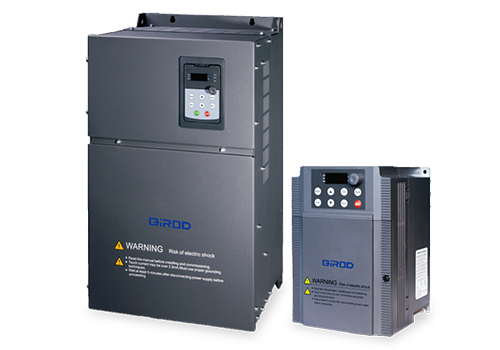

RVE32 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor.

RVE32 verfügt über eine Fülle von Unterstationen, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32, es ist keine Option erforderlich. Über MODBUS kann der RVE32 an übergeordnete Automatisierungssysteme angebunden werden.

03 Vorteil:

· Großes Anlaufdrehmoment, 1,5-faches Drehmoment bei 0,5 Hz im offenen Regelkreis, erfüllt die Anforderungen des Tauchpumpenbetriebs;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

· Super-Anpassungsfähigkeit des Stromnetzes, Anti-Stromnetz-Schwankungsfähigkeit bis zu ±15 %, um die Stabilität von Ausgangsspannung, Strom und Geschwindigkeit sicherzustellen;

· Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

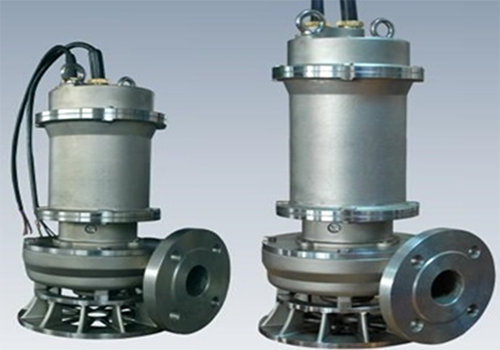

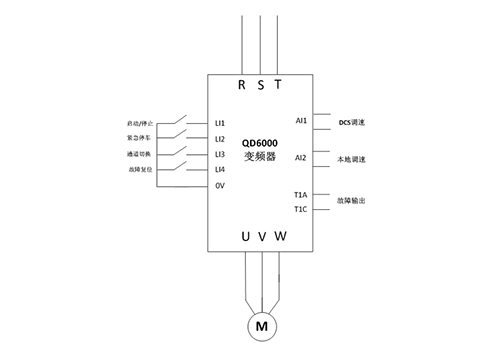

In diesem System wird der Hauptmotor der 110-kW-Tauchpumpe vom RVE32-110-kW-Wechselrichter angetrieben, der zentral vom DCS-System im zentralen Computerraum gesteuert wird und auch lokal betrieben werden kann.

05 Technische Parameter:

06 Nutzung vor Ort:

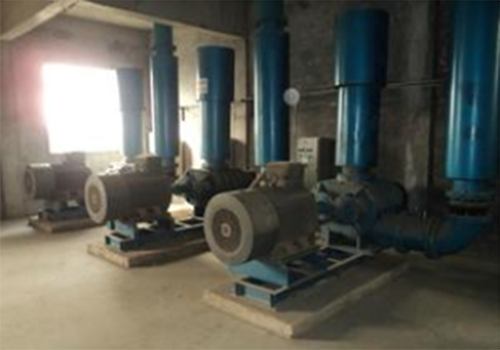

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Steuersystem für Tauchpumpen zur Abwasseraufbereitung mit RVE32-Frequenzumrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

Sorgen Sie entsprechend den Prozessanforderungen für einen sanften Start/sanften Stopp des Motors, damit das Phänomen der plötzlichen Drehung und des Wasserschlags behoben werden kann.

Die wirtschaftlichen Vorteile sind bemerkenswert, der Stromspareffekt beträgt mehr als 20 % und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden.

08 Kundenvorteile:

Eliminiert viele mühsame manuelle Vorgänge, unsichere versteckte Gefahren und verbessert die Arbeitseffizienz;

Reduziert die Auswirkungen auf die Maschine beim Starten der Pumpe erheblich und senkt die Wartungskosten.

Die umfassende Schutzfunktion des Wechselrichters gewährleistet die Produktionskontinuität;

Die wirtschaftlichen Vorteile sind erheblich und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden.
