01 Einleitung:

Mit der Entwicklung der Energietechnologie und der Verbesserung der Technologie zur Frequenzumwandlungsgeschwindigkeitsregelung hat die intelligente Wasserversorgungssteuerungsmethode mit Frequenzumwandlungsgeschwindigkeitsregulierung als Kern die bisherige Wasserversorgungsmethode der Mehrpumpenumschaltung und Ventileinstellung ersetzt. Bei der Drehzahlregelung mit variabler Frequenz kann der Anlaufstrom innerhalb des Nennstroms begrenzt werden, wodurch eine Beeinträchtigung des Stromnetzes beim Anlauf vermieden wird. Durch den sanften Start der Pumpe wird die Durchschnittsgeschwindigkeit im Normalbetrieb reduziert und dadurch die Lebensdauer von Geräten wie Pumpen und Ventilen verlängert. Gleichzeitig kann der Wasserschlageffekt beim Starten und Stoppen beseitigt werden. Mit seiner stabilen Leistung, dem einfachen Betriebsmodus und der einfachen Funktion ermöglicht der Frequenzumrichter dem Wasserversorgungssystem, Strom, Wasser und Arbeitskraft zu sparen und schließlich das Ziel eines hocheffizienten Betriebs zu erreichen.

02 Merkmale:

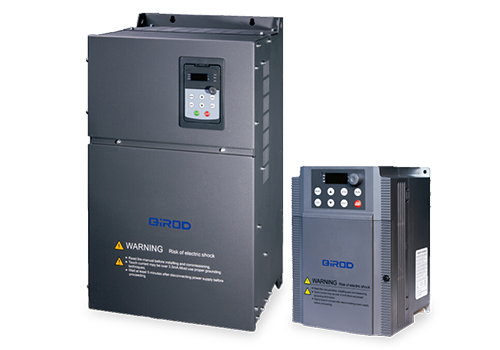

RVE32 ist ein im Schaltschrank montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, die Eingangsspannung beträgt 380 V bis 480 V und die Steuerungsmethoden sind sensorlose Vektorsteuerung und Vektorsteuerung. Die geschwindigkeitssensorlose Vektorsteuerung ist eine Art Vektorsteuerung, es gibt jedoch keinen Geschwindigkeitssensor und der Geschwindigkeitsrückkopplungswert des Motors wird durch die Berechnung des Motormodells geschätzt. Die Regelgenauigkeit und dynamische Leistung der geschwindigkeitssensorlosen Vektorregelung sind nicht so gut wie die der Vektorregelung mit geschlossenem Drehzahlregelkreis, sie bietet jedoch auch die Vorteile eines einfachen Systems, der Notwendigkeit, Drehzahlsensoren zu warten, und eines niedrigen Preises, insbesondere für Lüfter und Pumpen. Auch die herkömmliche U/f-Steuerung benötigt keinen Drehzahlsensor, aber bei Lüfter- und Pumpenmotoren mit hoher Leistung, wie z. B. einer U/f-Steuerung ohne Stromschleifensteuerung, kann es leicht zu Stromschwankungen kommen. Die geschwindigkeitssensorlose Vektorregelung verfügt nicht nur über einen Drehzahl-Regelkreis, sondern auch über einen Strom-Regelkreis, und der Dauerstrom des Motors ist stabiler.

RVE32 verfügt über eine Fülle von Client-Terminals, darunter 8 digitale Eingänge (LI1~LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren. Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32, es ist keine Option erforderlich. Über MODBUS kann der RVE32 an übergeordnete Automatisierungssysteme angebunden werden.

Der Wechselrichter der RVE32-Serie verfügt über eine integrierte PID-Funktion, die flexibler im Betrieb ist. Es gibt viele Möglichkeiten, die Schnittstelle zu steuern, die fest verdrahtet oder über Kommunikation erfolgen kann.

04 Systemeinführung:

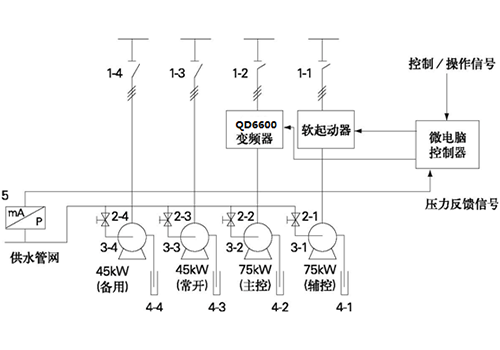

In diesem System werden drei Tiefbrunnenpumpen verwendet, und eine 45-kW-Tiefbrunnenpumpe wird als normalerweise offene Pumpe verwendet, um die grundlegende Wasserversorgungsfunktion aufrechtzuerhalten. Als Hauptsteuerpumpe wird eine 75-kW-Tiefbrunnenpumpe verwendet, und es ist ein automatisches Wasserversorgungssteuergerät mit konstantem Druck und Frequenzumrichter installiert. Wenn sich der Wasserverbrauch ändert, wird die Drehzahl der Pumpe angepasst, um eine Wasserversorgung des Wasserversorgungsnetzes mit konstantem Druck zu gewährleisten. Eine 75-kW-Tiefbrunnenpumpe ist mit einem Satz volldigitaler Systeme installiert. Der Sanftanlaufregler des Wechselstrommotors wird als Hilfssteuerpumpe verwendet. Wenn sich das Wasserversorgungsvolumen stark ändert und die Hauptsteuerpumpe mit voller Frequenz (oder Frequenz) gearbeitet hat, kann nicht garantiert werden, dass der Druck im Wasserversorgungsrohrnetz konstant ist. Die Steuerung sorgt dafür, dass die Hilfssteuerpumpe den Betrieb startet (oder stoppt), und dann läuft die Hauptsteuerpumpe mit variabler Geschwindigkeit, um den Wasserdruck des Rohrnetzes so anzupassen, dass er konstant bleibt.

1- Netzschalter 2- Einweg-Wasserventil 3- Pumpenreaktanz 4- Tiefbrunnenwasserquelle 5- Drucksensor

05 Technische Parameter:

06 Nutzung vor Ort:

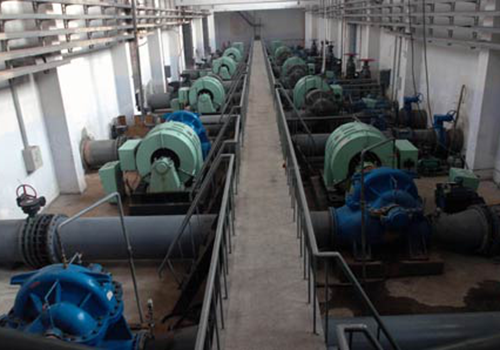

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Wasserversorgungssystem mit konstantem Druck und RVE32-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig und weist eine geringe Ausfallrate auf;

Der Wasserversorgungsdruck ist stabil, wodurch die Nachteile beseitigt werden, die dadurch entstehen, dass Hochhaushaushalte bei Spitzenwasserverbrauch die Wasserversorgung unterbrechen und bei Wassermangelzeiten ein übermäßiger Leitungsdruck auftritt.

Lösen Sie das Problem der Sandentfernung beim Einschalten der Pumpe und das Überlaufproblem während des Betriebs.

Die wirtschaftlichen Vorteile sind bemerkenswert und die tatsächlichen Betriebsstatistiken zeigen, dass in einem Jahr 432.600 kWh Strom eingespart werden können. Berechnet auf 0,3 Yuan pro Kilowattstunde können etwa 129.800 Yuan Stromkosten eingespart werden. Mehr als ein Jahr kann die gesamten Mehrinvestitionen in das automatische Steuerungssystem für die Wasserversorgung mit konstantem Druck amortisieren.

08 Kundenvorteile:

Der Wasserdruck des Wasserversorgungsrohrnetzes ist stabil und ändert sich nicht mit der Änderung des Wasserverbrauchs, was die Qualität der Wasserversorgung verbessert;

Es vermeidet das Phänomen von fließendem Wasser und Wasserlecks, die durch einen abnormalen Anstieg des Wasserdrucks im Wasserversorgungsrohrnetz verursacht werden, und reduziert die Wartungskosten.

Der Energiespareffekt ist bemerkenswert und die erhöhten Investitionen in das Wasserversorgungssystem mit konstantem Druck können in mehr als einem Jahr vollständig amortisiert werden.

Die Verschwendung von Wasserressourcen wird vermieden und die weitere Ausdehnung des Trichterbereichs des Wasserspiegelabfalls, der durch übermäßige Ausbeutung des Grundwassers entsteht, wird verhindert.
