01 Einleitung:

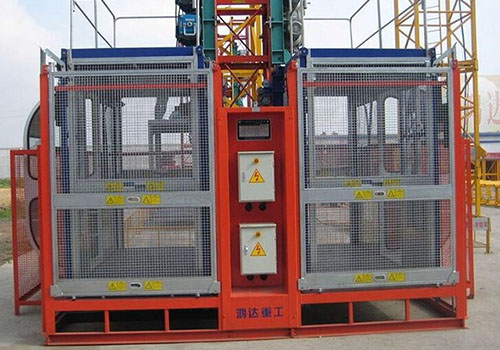

Der Bauaufzug ist ein unverzichtbares vertikales Transportgerät beim Bau moderner Hochhäuser. Insbesondere spielt es eine äußerst wichtige Rolle beim Bau von Hochhäusern und Superhochhäusern und spielt eine unersetzliche Rolle bei der Gewährleistung der Bauzeit und -sicherheit, der Senkung der Baukosten und der Verringerung der Arbeitsintensität. Der RVE32-Wechselrichter bietet eine gute Leistung und einen energiesparenden Effekt bei der Verwendung von Hochbauaufzügen.

02 Merkmale:

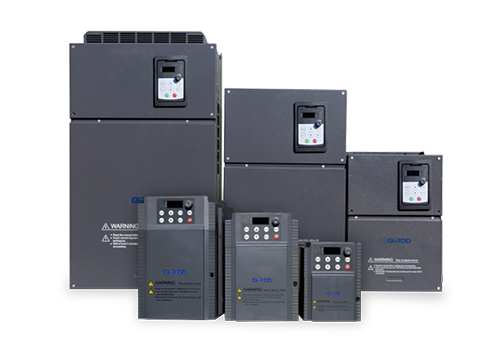

RVE32 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor. RVE32 verfügt über eine Fülle von Unterstationen, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren. Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32, es ist keine Option erforderlich. Über MODBUS kann der RVE32 an übergeordnete Automatisierungssysteme angebunden werden.

03 Vorteil:

· Es verfügt über niederfrequente Drehmomenteigenschaften und kann ein Nenndrehmoment von 0,5 Hz und 150 % liefern;

· Zuverlässige Bremssteuerung, sicher und zuverlässig;

· Mehrstufige Geschwindigkeitsanpassung zur Realisierung der Funktion einer schnellen Geschwindigkeit bei leichter Last und einer langsamen Geschwindigkeit bei schwerer Last;

· Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

In diesem System wird der Hauptstromkreisteil des Motors vom RVE32 37KW Wechselrichter angetrieben. Das gesamte System wird vom RVE32-Frequenzumrichter gesteuert und die Laufgeschwindigkeit verwendet zwei Geschwindigkeiten, um die Funktion einer schnellen Geschwindigkeit bei leichter Last und einer langsamen Geschwindigkeit bei schwerer Last zu realisieren. Geben Sie eine Gruppe von Relaisbremssignalen aus, um das Öffnen und Schließen der Motorbremse zu steuern.

05 Technische Parameter

06 Nutzung vor Ort:

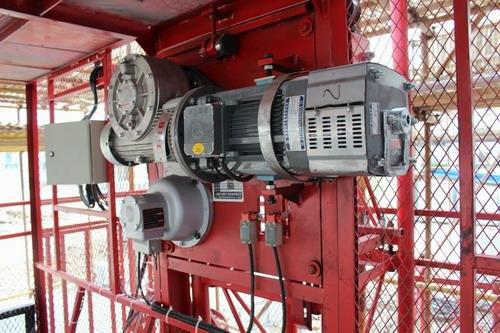

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Aufzugssteuerungssystem mit RVE32-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt.

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

*Ausgezeichnete Strombegrenzungseigenschaften, starke Überlastfähigkeit, können Frequenzumwandlungsüberlastung, Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren;

*Es gibt kein „Rutschhaken“-Phänomen, wenn das Hubgewicht beim Starten und Stoppen der Last unterschiedlich ist;

*Die Funktionen zur Beschleunigung leichter Lasten und zur Erkennung loser Seile erfüllen die Kundenanforderungen zur Verbesserung der Produktionseffizienz und -sicherheit.

08 Kundenvorteile:

Präzise Geschwindigkeitsregelung verbessert die Produktionseffizienz;

Reduzieren Sie den Verschleiß von Ausrüstungsgetrieben und senken Sie die Wartungskosten.

Sichere und zuverlässige Leistung zur Gewährleistung der Sicherheit der Produktionsaktivitäten;
