01 Einleitung:

Aufgrund der kontinuierlichen Weiterentwicklung von Kranen ist es für die herkömmliche Steuerungstechnik schwierig, die immer höheren Anforderungen an die Geschwindigkeitsregelung und -steuerung von Kranen zu erfüllen. Heutzutage, mit der rasanten Entwicklung der elektronischen Technologie, wird die Kombination von Kran- und elektronischer Technologie immer enger, und das AC-Geschwindigkeitsregelgerät mit variabler Frequenz ersetzt die herkömmliche Methode zur Geschwindigkeitsregelung mit Reihenwiderstand des Motorrotors. Unter vielen AC-Geschwindigkeitsregelgeräten mit variabler Frequenz hat sich der RVE32-Frequenzumrichter aufgrund seiner stabilen Leistung, der Fülle an optionalen Erweiterungsfunktionen, der Flexibilität der Programmierumgebung, der Drehmomenteigenschaften und der Anpassungsfähigkeit an den Einsatz bei verschiedenen Gelegenheiten weit verbreitet in verschiedenen Anwendungen eingesetzt. Wechselrichter nehmen im High-End-Markt eine sehr wichtige Position ein.

02 Merkmale:

RVE32 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor. RVE32 verfügt über eine Fülle von Unterstationen, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32, es ist keine Option erforderlich. Über MODBUS kann der RVE32 an übergeordnete Automatisierungssysteme angebunden werden.

03 Vorteil:

· Mit niederfrequenten Drehmomenteigenschaften kann es 0,5 Hz, 150 % des Nenndrehmoments liefern, um den reibungslosen Start des Krans mit variabler Frequenz zu gewährleisten.

· Zuverlässige Bremslogiksteuerung, die Bremszeit ist einstellbar, sorgt dafür, dass der Haken nicht verrutscht und vermeidet außerdem den großen Einschaltstrom des Motors.

· Der Beschleunigungs- und Verzögerungsprozess erfolgt im S-Kurven-Modus, der die Stabilität der Arbeit erhöht, die mechanischen Stöße reduziert und die Lebensdauer der Ausrüstung verlängert.

· Der Anlaufstrom ist gering, die Stromauswirkungen auf das Stromnetz sind gering, die Verschwendung von Strom wird stark reduziert und der Energiespareffekt ist offensichtlich.

· Vollständige Schutzfunktion, Verbesserung des Sicherheitsfaktors und Erleichterung von Inspektion und Wartung.

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

In diesem System werden 4 Sätze von 7,5-kW-Motoren von einem RVE32-45-kW-Umrichter angetrieben, um die Wagensteuerung des Portalkrans zu realisieren. RVE32 kann eine vollständige Steuerung der Bremsöffnungslogik, eine Schaltsteuerung für hohe und niedrige Geschwindigkeiten, eine Parallelvektorsteuerung für mehrere Motoren, eine einstellbare Bremsspannungssteuerung, eine Hochfrequenzfeldschwächungsbetriebssteuerung und andere Funktionen bereitstellen, um die Steuerung von Portalkränen zu erreichen.

05 Technische Parameter:

06 Nutzung vor Ort:

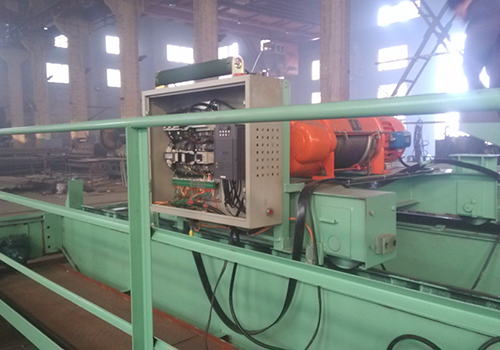

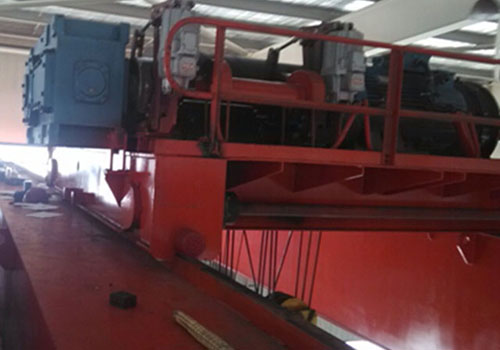

According to the on-site space situation, a RVE32 series inverter is installed in the control cabinet, and the inverter installation and on-site motor are as shown in the figure.

07 Laufergebnis:

Das Portalkran-Steuerungssystem mit RVE32-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

*Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

*Ausgezeichnete Strombegrenzungseigenschaften, starke Überlastfähigkeit, können Frequenzumwandlungsüberlastung, Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren;

* Der Start- und Laufvorgang ist reibungslos und effizient, sicher und zuverlässig.

08 Kundenvorteile:

Der Wechselrichter und der Kran arbeiten stabil, wodurch die Wartungskosten erheblich gesenkt werden.

Die umfassende Schutzfunktion des Wechselrichters gewährleistet die Produktionskontinuität;

Schaltsteuerung für hohe und niedrige Geschwindigkeit, hoher Wirkungsgrad;

Die Bremssteuerung erfolgt über den Frequenzumrichter und die Sicherheit ist gut.
