01 Einleitung:

Numerisch gesteuerte Werkzeugmaschinen, kurz CNC-Werkzeugmaschinen genannt, sind mechatronische Produkte, die seit 30 Jahren mechanische, elektrische, hydraulische, pneumatische, Mikroelektronik- und Informationstechnologien integrieren. Die Spindel und jedes Vorschubsystem werden von ihren jeweiligen Motoren angetrieben. Mit der Entwicklung der Frequenzumwandlungs-Geschwindigkeitsregelungstechnologie wird die Spindel der CNC-Werkzeugmaschine durch den Frequenzumrichter angetrieben, der die Arbeitsanforderungen gut erfüllen kann. Der Qidian-Frequenzumrichter RVE32 hat ein breites Anwendungsspektrum in CNC-Werkzeugmaschinen und hat gute wirtschaftliche und soziale Vorteile erzielt.

02 Merkmale:

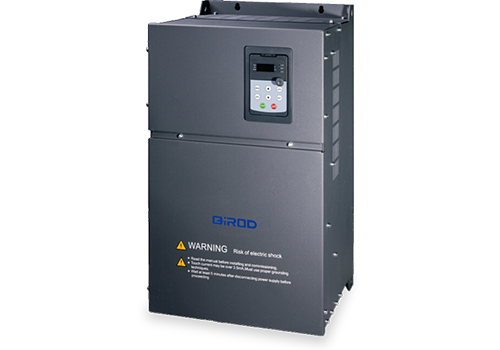

RVE32 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor.

RVE32 verfügt über eine Fülle von Unterstationen, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32, es ist keine Option erforderlich. Über MODBUS kann der RVE32 an übergeordnete Automatisierungssysteme angebunden werden.

03 Vorteil:

· Großes Anlaufdrehmoment mit 0,5 Hz und 150 % Nenndrehmoment, einfaches Starten des Spindelmotors;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

· Bei der Genauigkeit der Geschwindigkeitsregelung beträgt die Regelgenauigkeit 0,2 % und es wird eine genaue Geschwindigkeitsregelung realisiert;

· Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

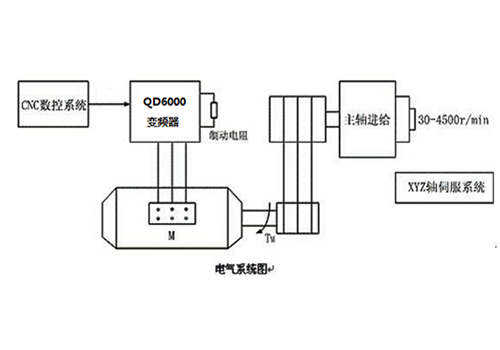

In diesem System wird die 4-kW-CNC-Werkzeugmaschinenspindel vom 5,5-kW-Umrichter RVE32 angetrieben, und das schnelle Bremsen und Stoppen wird über die externe Bremseinheit und den Bremswiderstand realisiert. Die durch den Lastwechsel verursachte Geschwindigkeitsschwankung ist durch die Vektorregelung im offenen Regelkreis sehr gering.

05 Technische Parameter:

06 Nutzung vor Ort:

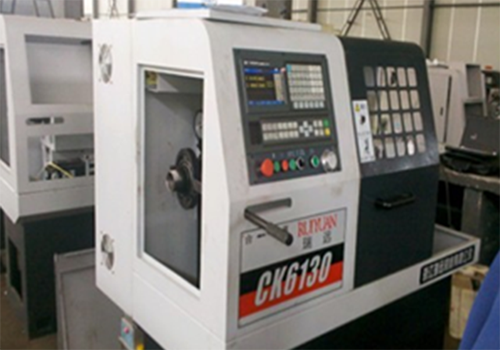

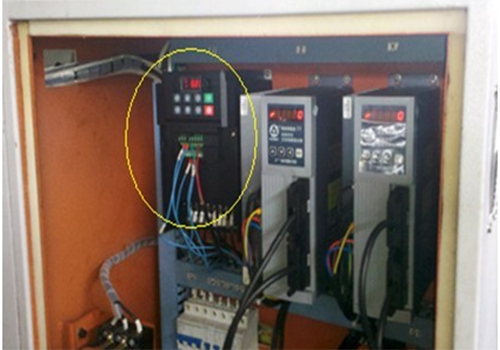

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das CNC-Werkzeugmaschinensteuerungssystem mit RVE32-Umrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Echtzeitüberwachung und -steuerung des Ausgangsstroms mit guter dynamischer Reaktionsfähigkeit und besserer Qualität der hergestellten Produkte;

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

Hervorragende Drehmomenteigenschaften bei niedrigen Frequenzen, stabiler Betrieb bei Nenndrehmomentabgabe bei niedriger Drehzahl.

08 Kundenvorteile:

Der Wechselrichter und der Spindelmotor laufen stabil, wodurch die Wartungskosten gesenkt werden. Reduzierte Motorverluste und Wartungskosten;

Die umfassende Schutzfunktion des Wechselrichters gewährleistet die Produktionskontinuität;

Die Produktion von Produkten ist anforderungsgerechter und die Fehlerquote wird erheblich reduziert.
