01 Einleitung:

Vertikaldrehmaschinen sind große mechanische Geräte zur Bearbeitung großer und schwerer Werkstücke mit großen radialen Abmessungen und relativ kleinen axialen Abmessungen und komplexen Formen. Wie die zylindrische Oberfläche, die Endoberfläche, die konische Oberfläche, das zylindrische Loch, das konische Loch usw. verschiedener Scheiben, Räder und Hülsen. Mit Hilfe von Zusatzgeräten sind auch Gewindeschneiden, Kugeldrehen, Profilieren, Fräsen und Schleifen möglich. Die Spindel großer Werkzeugmaschinen wird vom RVE32-Umrichter gesteuert, um eine stabile Drehzahlregelung mit guten Niederfrequenz-Drehmomenteigenschaften und schneller Reaktionsgeschwindigkeit zu erreichen. Schnelles Bremsen und Stoppen werden durch Bremseinheit und Bremswiderstand realisiert.

02 Merkmale:

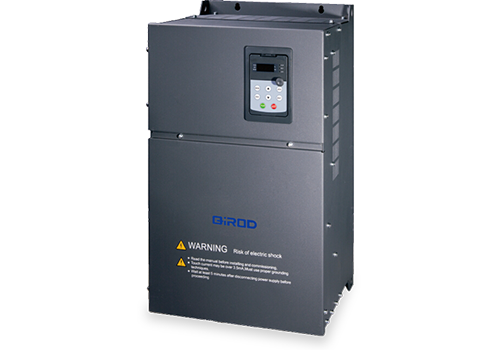

RVE32 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor. RVE32 verfügt über eine Fülle von Steuergeräten, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32 ohne Option. Über MODBUS kann der RVE32 an übergeordnete Automatisierungssysteme angebunden werden.

03 Vorteil:

· Bietet ein Nenndrehmoment von 0,5 Hz und 150 % und erleichtert das Starten des Spindelmotors.

· Bei der Genauigkeit der Geschwindigkeitsregelung beträgt die Regelgenauigkeit 0,2 % und es wird eine genaue Geschwindigkeitsregelung erreicht;

· Mit einer guten Feldschwächungssteuerung kann eine präzise Steuerung auch bei Hochfrequenzbetrieb erreicht werden;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

· Überlegene AVR-Funktion, hervorragende Netzanpassungsfähigkeit, garantierte Ausgangsspannungs-, Strom- und Geschwindigkeitsstabilität;

· Hervorragende Strombegrenzungseigenschaften, starke Überlastfähigkeit, kann Frequenzumwandlungsüberlastung, Überstromschutz und Begrenzung wirksam reduzieren, um die Produktionskontinuität sicherzustellen;

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

Bei diesem System wird die Spindel einer 55-kW-Vertikaldrehmaschine von einem RVE32-75-kW-Frequenzumrichter angetrieben, und ein schneller Bremsstopp wird durch eine externe Bremseinheit und einen Bremswiderstand realisiert. Das Schneiden mit konstanter Geschwindigkeit wird durch Vektorsteuerung mit offenem Regelkreis erreicht, und die durch Laständerungen verursachten Geschwindigkeitsschwankungen sind sehr gering. Der Wechselrichter wird über die Steuerklemme gestartet und die vorgegebene Drehzahl wird über das analoge Spannungssignal 0-10 V des Steuersystems gesteuert. Wenn der Motor mit 70 Hz läuft, beträgt die Drehzahlschwankung weniger als 1 U/min und die Stromschwankung weniger als 1 A, wodurch eine präzise Drehzahlregelung realisiert wird.

05 Technische Parameter:

06 Nutzung vor Ort:

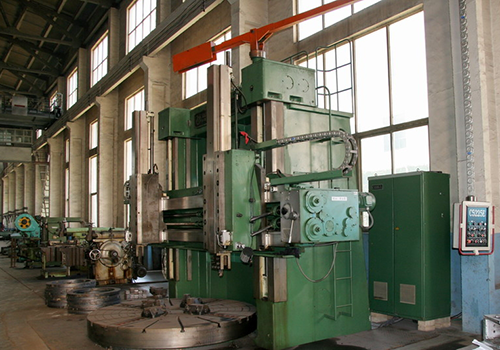

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Vertikaldrehmaschinen-Steuerungssystem mit RVE32-Inverter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

Die Präzision der Geschwindigkeitsregelung ist hoch und die Produktionsprodukte entsprechen eher den Anforderungen. Das Vertikaldrehmaschinen-Steuerungssystem mit dem QD6000-Umrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche Vorteile und Ergebnisse erzielt.

08 Kundenvorteile:

Der Wechselrichter und der Spindelmotor laufen stabil, wodurch die Wartungskosten gesenkt werden.

Die umfassende Schutzfunktion des Wechselrichters gewährleistet die Produktionskontinuität;

Die Produktion von Produkten ist anforderungsgerechter und die Fehlerquote wird erheblich reduziert.
