01 Einleitung:

Die Rotationsschneidemaschine ist eine der Hauptausrüstungen für die Herstellung von Sperrholz. Es ist in kartenbasierte Rotationsschneidemaschinen und nichtkartenbasierte Rotationsschneidemaschinen unterteilt. Mit der Weiterentwicklung der Technologie wird die digitale Servosteuerungstechnologie auch bei der Herstellung von Rotationsschneidemaschinen eingesetzt. Der Stammrotationsschneider dreht den verbleibenden Holzkern erneut, sodass die Rohstoffe vollständig ausgenutzt werden. Shanghai Qidian hat unabhängig eine Reihe von Systemen entwickelt, die für verschiedene Arten von Rotationsschneidemaschinen auf dem Markt geeignet sind. Nach der praktischen Anwendung in Shandong, Hebei, Guangxi, Jiangxi und anderen Orten hat es die Bedenken vieler Maschinenhersteller hinsichtlich der numerischen Steuerung und Automatisierung von Rotationsschneidegeräten ausgeräumt. Anforderungen.

02 Merkmale:

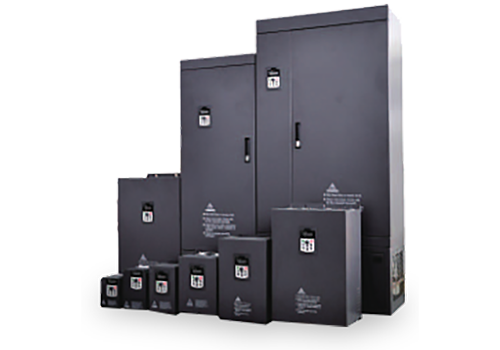

D51 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 3 kW bis 15 kW, die eingehende Netzspannung beträgt 380 V bis 480 V und der Steuermodus ist Vektorsteuerung ohne Geschwindigkeitssensor und Vektorsteuerung mit geschlossenem Regelkreis.

03 Vorteil:

· Hat Niederfrequenz-Drehmomenteigenschaften, 0,5 Hz, 180 % Nenndrehmoment;

· Für komplexe rotierende Schneidobjekte verfügt er über ein ausreichendes Anlaufdrehmoment, um sicherzustellen, dass der Motor bei schwerem Schneiden mit niedriger Geschwindigkeit eine starke Schneidkraft und eine gleichmäßige Leistung aufweist.

· Es verfügt über eine Genauigkeit der Geschwindigkeitsregelung, die Regelgenauigkeit beträgt 0,2 %, ermöglicht eine präzise Geschwindigkeitsregelung, sorgt für einen reibungslosen Rotationsschnitt und Hochgeschwindigkeits-Stopp- und Wiederanlaufarbeiten, was mit importierten Wechselrichtern vergleichbar ist;

· Die Drehmomentreaktion benötigt nur 20 ms, wodurch eine schnelle Reaktion realisiert wird und der Gesamtlaufzustand stabiler ist.

· Gute Überlastfähigkeit und Anpassungsfähigkeit an die Umwelt, hohe Betriebssicherheit;

· Hervorragende AVR-Funktion, hervorragende Netzanpassungsfähigkeit, konstantes Ausgangsdrehmoment bei Spannungsschwankungen und kann den normalen Betrieb des Rotationsschneidens erfüllen, wenn die Nennspannung über 60℅ liegt;

· Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

In diesem System wird die Rotationsschneidemaschine vom Frequenzumrichter D51 angetrieben, die Verkabelung des Steuerungssystems ist einfach, es ist keine externe Steuerung erforderlich, alle Funktionen werden durch den eingebauten Frequenzumrichter realisiert und das gesamte System ist wirtschaftlich und zuverlässig. Durch die Verwendung des Drehgebers als Abstandsmesssensor kann die Messgenauigkeit auf 0,01 mm verbessert werden; Durch die Verwendung des Drehgebers zur Messung der tatsächlichen Geschwindigkeit der Walze kann der Fehler vermieden werden, der durch die instabile Gitterspannung bei der Dicke des Rotationsschnitts verursacht wird.

05 Technische Parameter:

06 Nutzung vor Ort:

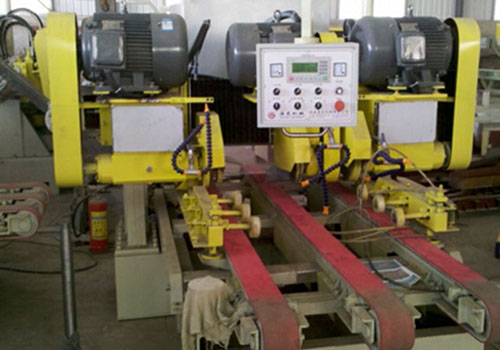

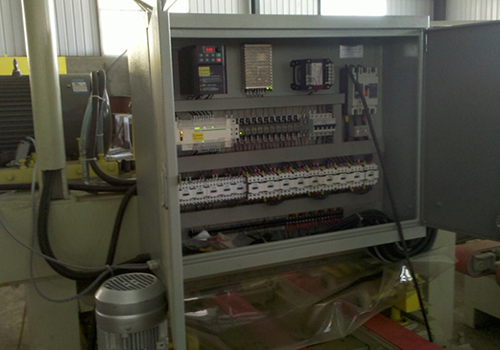

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie D51 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Steuerungssystem der Rotationsschneidemaschine mit D51-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

Die technologischen Parameter der Rotationsschneidemaschinen werden online eingestellt und die Schnittstärke ist stufenlos anpassbar, um den unterschiedlichen Marktanforderungen gerecht zu werden.

Die Präzision der Geschwindigkeitsregelung ist hoch und die Produktionsprodukte entsprechen besser den Anforderungen.

08 Kundenvorteile:

Die Dicke des Rotationsschneidens ist gleichmäßig, die Oberfläche ist glatt und die Prozessanforderungen werden erfüllt.  Die umfassende Schutzfunktion des Wechselrichters kann die Produktion auch bei Schwankungen im Stromnetz sicherstellen und die Kontinuität der Produktion maximieren;  Verbessern Sie die Produktionseffizienz und Holznutzung, schonen Sie die Umwelt und sparen Sie Produktionskosten.
