01 Einleitung:

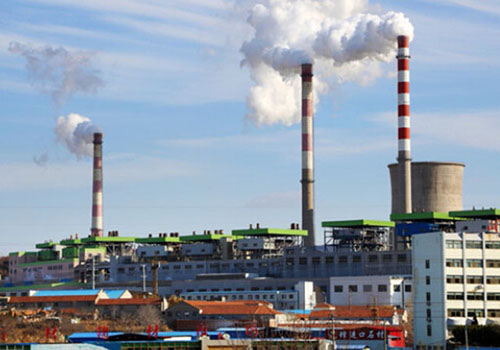

Der Winter in Nordchina ist lang und kalt, und Heizmethoden wie Heizung und Geothermie sind für die Menschen hier zu den wichtigsten Mitteln geworden, um sich im Winter vor der Kälte zu schützen. Das Wärmekraftwerk transportiert den überhitzten Dampf über die Dampfübertragungsleitung zu jeder Wärmetauscherstation. In der Wärmetauscherstation erhitzt der Dampf das Heizwarmwasser über den Wärmetauscher, und die Umwälzpumpe fördert das Warmwasser über die Heizungsleitung in das Sekundärnetz und die verschiedenen Wärmetauscher. Benutzer. Der D71-Wechselrichter von Shanghai Qidian wird häufig in kommunalen Bereichen wie Heizungs-, HVAC-, Wasser- und Kläranlagen eingesetzt. Unsere Produkte und Lösungen weisen bemerkenswerte Energiespareffekte, einen sicheren und zuverlässigen Betrieb auf und sind der Garant für den stabilen Betrieb des kommunalen Systems.

02 Merkmale:

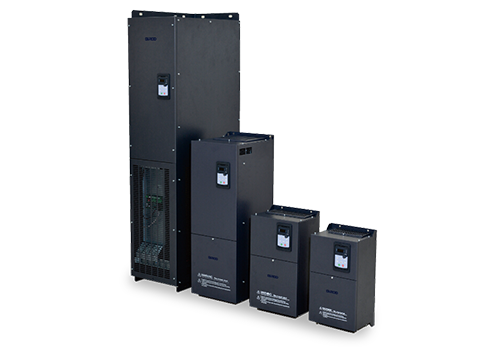

D71 ist ein an der Wand montierter Wechselrichter mit einem Leistungsbereich von 0,75 kW bis 500 kW. Der Spannungspegel-Steuermodus der eingehenden Netzspannung beträgt 380 V bis 480 V, was einer Vektorsteuerung ohne Geschwindigkeitssensor entspricht. Die drehzahlsensorlose Vektorregelung eignet sich besonders für Lüfter und Pumpen. Die geschwindigkeitssensorlose Vektorregelung verfügt nicht nur über einen Drehzahl-Regelkreis, sondern auch über einen Strom-Regelkreis, und der Dauerstrom des Motors ist stabiler.

D71 verfügt über zahlreiche Client-Terminals, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für den analogen Eingang. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren. Die MODBUS-Schnittstelle ist die Standardkonfiguration des D71, es ist keine Option erforderlich. Der D71 kann über MODBUS an übergeordnete Automatisierungssysteme angeschlossen werden. Der Wechselrichter der D71-Serie verfügt über eine integrierte PID-Funktion, der Betrieb ist flexibler und es gibt viele Möglichkeiten, die Schnittstelle zu steuern.

04 Systemeinführung:

In diesem System wird ein D71 110-kW-Frequenzumrichter zum Antrieb einer 110-kW-Wärmenetz-Umwälzpumpe verwendet. Durch die Erfassung der Temperaturdifferenz zwischen der Gesamtausgangs- und der Rücklaufwassertemperatur des Systems und den Vergleich der Temperaturdifferenz der Rücklaufwassertemperatur des Benutzersystems in jedem Bereich mit der Auslegungstemperaturdifferenz des Systems wird die Drehzahl der Umwälzpumpe automatisch durch die integrierte PID-Funktion des Wechselrichters angepasst, um die Anpassung des Gesamtdurchflusses und der Temperatur des Systems zu realisieren.

05 Technische Parameter:

06 Nutzung vor Ort:

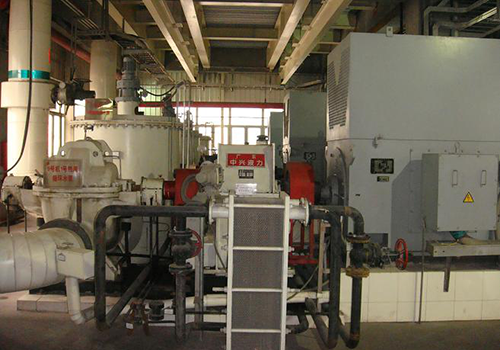

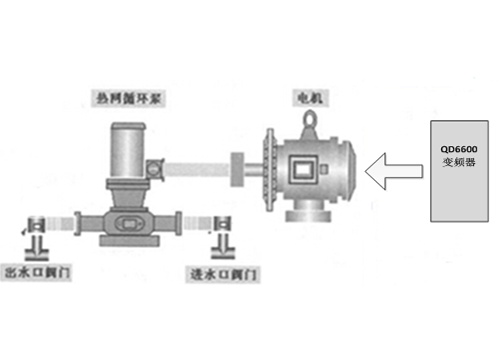

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie D71 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Heiznetz-Umwälzpumpensystem mit D71-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig und weist eine geringe Ausfallrate auf;  Durch die automatische PID-Anpassung wird das Phänomen der ungleichmäßigen Erwärmung und Kühlung jeder Station im Wärmenetz beseitigt;

Verwirklichen Sie einen unbemannten Produktionsbetrieb, reduzieren Sie die Arbeitsintensität erheblich und verbessern Sie die Produktionseffizienz.

Die wirtschaftlichen Vorteile sind erheblich und die gesamten Mehrinvestitionen können in mehr als einem Jahr amortisiert werden.

08 Kundenvorteile:

Die Erwärmung und Kühlung jeder Station im Wärmenetz erfolgt gleichmäßig, wodurch der Wärmebedarf der entfernten Kunden sichergestellt und eine Überhitzung der nahe gelegenen Kunden vermieden wird.

Verwirklichen Sie einen unbemannten Produktionsbetrieb und verbessern Sie die Produktionseffizienz.

Der mechanische Einfluss wird reduziert, was die Wartungskosten erheblich senkt;

Der Energiespareffekt ist bemerkenswert und die Mehrinvestition kann sich in mehr als einem Jahr vollständig amortisieren.
