01 Einleitung:

Das Konzept der HVAC umfasst Heizung, Lüftung und Klimatisierung und ist daher umfassender als die zentrale Klimaanlage. Das Konzept der Energieeinsparung in der HVAC besteht nicht darin, die Umwelt zu entlasten oder den Energiebedarf im Austausch für Energieeinsparungen zu senken, sondern die Energieeffizienz von Gebäuden durch die Anwendung integrierter Ressourcenplanungsmethoden (IRP) und Techniken des Energienachfragemanagements (Energy Demand Side Management, DSM) zu verbessern, um mit begrenzten Ressourcen und Energieverbrauchskosten soziale und wirtschaftliche Effizienz zu erzielen und so den wachsenden Umweltanforderungen gerecht zu werden. Der D71-Wechselrichter wird häufig in Heizungs-, Lüftungs- und Klimaanlagen an High-End-Standorten wie Flughäfen, Radio- und Fernsehgebäuden, Krankenhäusern und U-Bahnen eingesetzt.

02 Merkmale:

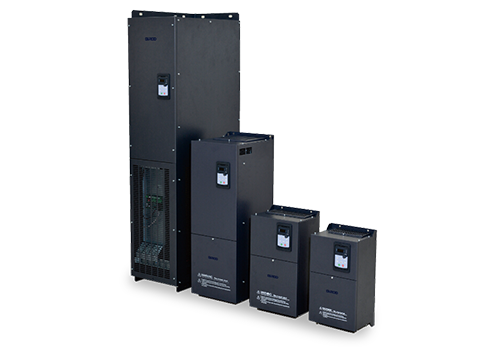

D71 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor.

D71 verfügt über eine Fülle von Steuergeräten, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Die MODBUS-Schnittstelle ist die Standardkonfiguration des D71, es ist keine Option erforderlich. Der D71 kann über MODBUS an übergeordnete Automatisierungssysteme angeschlossen werden.

03 Vorteil:

· Gute Niederfrequenz-Drehmomentleistung (1,5-fache Drehmomentabgabe bei 0,5 Hz im offenen Regelkreis), großes Niederfrequenz-Drehmoment;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

· Super-Anpassungsfähigkeit des Stromnetzes, Anti-Stromnetz-Schwankungsfähigkeit bis zu ±15 %, um die Stabilität von Ausgangsspannung, Strom und Geschwindigkeit sicherzustellen;

· 15 kW und mehr sind mit Standard-Gleichstromdrosseln ausgestattet, die eine gute harmonische Kontrolle und Stabilität bieten und Kunden helfen, Hardwarekosten zu sparen;

· Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

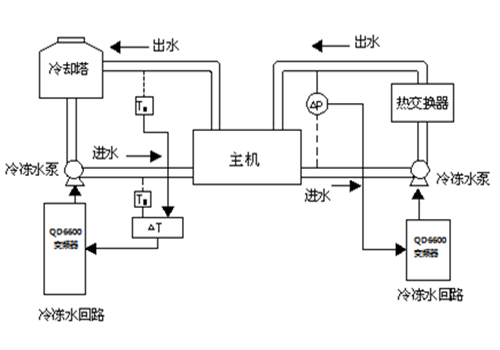

In diesem System werden zwei 110-kW-Kaltwasserpumpen von zwei D71-110-kW-Wechselrichtern angetrieben, und es gibt auch mehrere D71-Wechselrichter, die Ventilatoren antreiben (einschließlich Innenventilatoren und Kühlturmventilatoren). Im Kaltwasserzirkulationssystem werden das Signal 1 (Temperatursignal oder Drucksignal) des Wassereinlasskreises und das Signal 2 (Temperatursignal oder Drucksignal) des Wasserauslasskreises an das Analogmodul gesendet, um das analoge Rückkopplungssignal des Wechselrichters zu erhalten. Durch die integrierte PID-Funktion des Wechselrichters wird die automatische Regelung mit geschlossenem Regelkreis realisiert.

05 Technische Parameter:

06 Nutzung vor Ort:

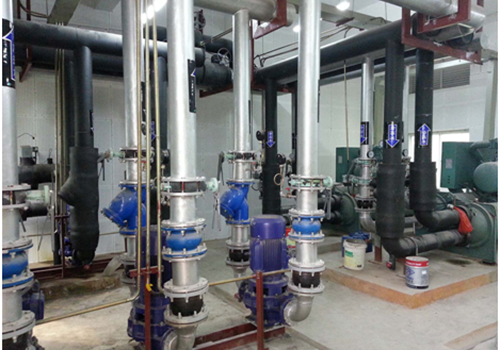

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie D71 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Heizungs-, Lüftungs- und Klimasteuerungssystem mit D71-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

Die zentrale Klimaanlage verfügt über eine Frequenzumwandlungsregelung mit schneller dynamischer Reaktion und hohem Automatisierungsgrad. Das gesamte System realisiert eine digitale und intelligente Steuerung.

Die wirtschaftlichen Vorteile sind bemerkenswert, der grundlegende Energiespareffekt beträgt 35 bis 55 % und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden.

08 Kundenvorteile:

Die automatische PID-Regelung reduziert die Arbeitsbelastung des Arbeiters und verbessert die Arbeitseffizienz;

Reduzierte Motorverluste und Wartungskosten;

Die umfassende Schutzfunktion des Frequenzumrichters gewährleistet die Produktionskontinuität;

Reduzieren Sie das Laufgeräusch der Wasserpumpe und verbessern Sie den Komfort des Gebäudes;

Die wirtschaftlichen Vorteile sind erheblich und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden.
