01 Einleitung:

Membranpumpen sind eine neue Art von Fördermaschinen, die derzeit in China der innovativste Pumpentyp sind und Druckluft als Energiequelle nutzen. Für alle Arten von korrosiven Flüssigkeiten, Flüssigkeiten mit Partikeln, hochviskosen, flüchtigen, brennbaren und hochgiftigen Flüssigkeiten können sie erschöpft werden. Membranpumpen werden in der Erdöl-, Chemie-, Nichteisenmetall-, Lebensmittel-, Elektronik-, Keramik-, Textil- und anderen Industrien eingesetzt. Sie werden zu verschiedenen besonderen Anlässen installiert, um verschiedene Medien zu fördern, die mit herkömmlichen Pumpen nicht gefördert werden können. Als industrielles Steuergerät hat der RVE32-Frequenzumrichter ein breites Anwendungsspektrum in Membranpumpen.

02 Merkmale:

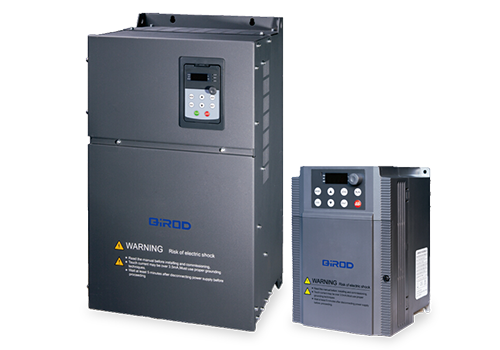

RVE32 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor. RVE32 verfügt über eine Fülle von Unterstationen, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren. Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32, es ist keine Option erforderlich. Über MODBUS kann der RVE32 an übergeordnete Automatisierungssysteme angebunden werden.

03 Vorteil:

· Bereitstellung von 250 % des elektrischen Nennstroms bei Niederfrequenzbetrieb und Beschleunigung, was den Anforderungen des Membranpumpenbetriebs entspricht;

· Bei der Genauigkeit der Geschwindigkeitsregelung beträgt die Regelgenauigkeit 0,2 % und es wird eine genaue Geschwindigkeitsregelung erreicht;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Gute elektromagnetische EMV-Verträglichkeit, Anpassung an verschiedene komplexe Umgebungen;

· Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

Im Aluminiumoxid-Produktionssystem wird der qualifizierte Roherzbrei durch die Membran zum Hochdrucklöser gepumpt, die 55-kW-Membranpumpe wird von einem RVE32-75-kW-Wechselrichter angetrieben und das vom Schlamm-Magnetdurchflussmesser ausgegebene 4-20-mA-Rückkopplungssignal wird an den Wechselrichter gesendet. Die Regelung mit geschlossenem Regelkreis wird am Rückkopplungsanschluss des PI-Reglers realisiert, sodass die Durchflussrate der Aufschlämmung innerhalb eines bestimmten Bereichs geändert werden kann, um die Auflösungsrate von Aluminiumoxid sicherzustellen.

05 Technische Parameter:

06 Nutzung vor Ort:

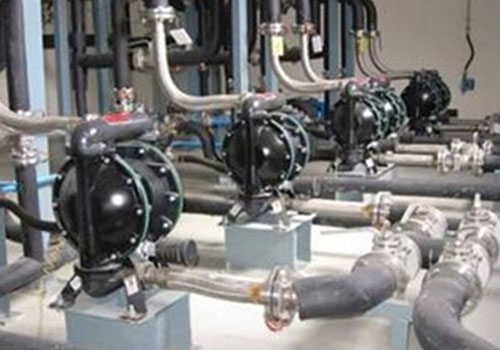

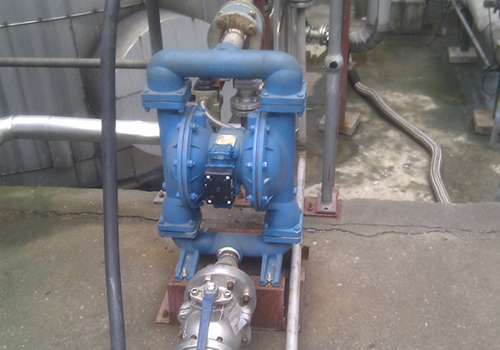

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Der RVE32-Inverter ist seit mehr als drei Jahren ohne Ausfall an der Membranpumpe im Einsatz. Die Praxis hat bewiesen, dass der RVE32-Wechselrichter in Bezug auf Qualität und Leistung eine hervorragende Leistung erbringt und bei der Geschwindigkeitsregelung Energie spart. Der Effekt hat den Anwendern spürbare Vorteile gebracht und einen guten Ruf bei den Anwendern aufgebaut.

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Zuverlässiger und stabiler Betrieb, flexible und bequeme Steuerung, genaue Steuerung und hohe Präzision;

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

Die wirtschaftlichen Vorteile sind erheblich und die Kosten pro Produkteinheit werden gesenkt.

08 Kundenvorteile:

Es garantiert in vollem Umfang die genaue Versorgung der Membranpumpe, optimiert den Produktionsindex erheblich, verbessert die Auflösungsrate von Aluminiumoxid in der Aufschlämmung und die Produktionskapazität der Ausrüstung und erzielt enorme wirtschaftliche Vorteile;

Die umfassende Schutzfunktion des Frequenzumrichters gewährleistet die Produktionskontinuität;

Durch die Verbesserung und Optimierung des Gerätetechnologieniveaus werden der Arbeitsaufwand und die Wartungskosten für die Gerätewartung erheblich reduziert.

Die wirtschaftlichen Vorteile sind bemerkenswert, die Kosten pro Produkteinheit werden gesenkt und es ergeben sich gute soziale und wirtschaftliche Vorteile.
