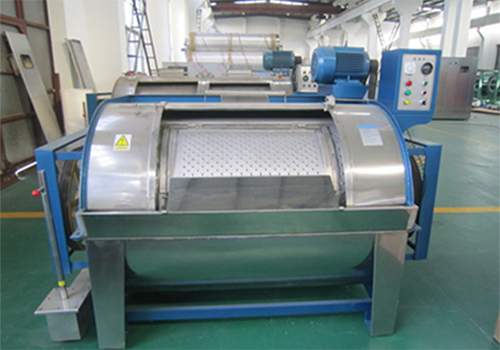

01 Einleitung:

In den letzten Jahren basieren industrielle Waschanlagen hauptsächlich auf Wasserwaschanlagen, und der Einsatz von Frequenzumrichtern erfreut sich immer größerer Beliebtheit. Daher haben Frequenzumrichter eine neue technologische Revolution für industrielle Waschanlagen gebracht. Der D71-Wechselrichter verfügt über eine integrierte einfache SPS-Funktion, die automatische Mehrgeschwindigkeits-, Vorwärts- und Rückwärtsfunktionen ohne externe Steuerung realisieren kann. Es hat ein breites Anwendungsspektrum in der Industriewaschmaschinenindustrie.

02 Merkmale:

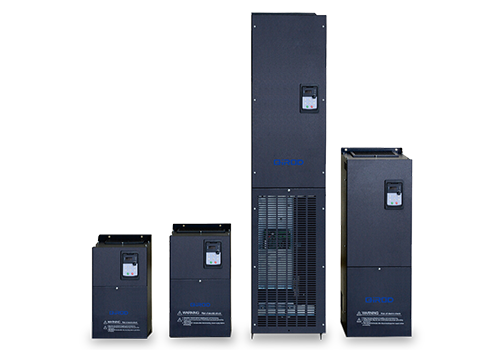

D71 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor.

D71 verfügt über eine Fülle von Steuergeräten, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Die MODBUS-Schnittstelle ist die Standardkonfiguration des D71, es ist keine Option erforderlich. Der D71 kann über MODBUS an übergeordnete Automatisierungssysteme angeschlossen werden.

03 Vorteil:

· Großes Anlaufdrehmoment, 1,5-faches Drehmoment bei 0,5 Hz im offenen Regelkreis, mit starker Niederfrequenzbelastbarkeit;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Großes Spielraumdesign des IGBT-Moduls, geeignet für den Langzeitbetrieb mit häufigem Vorwärts- und Rückwärtsstrom;

· Hohe Präzision der Geschwindigkeitsregelung, stabile Geschwindigkeit bei hoher Frequenz; Integrierte einfache SPS-Funktion, keine externe Waschmaschinensteuerung erforderlich;

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

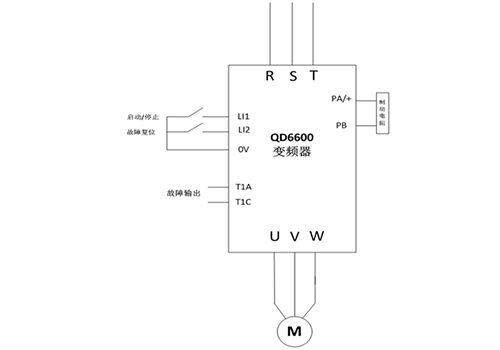

In diesem System wird der 7,5-kW-Motor der Industriewaschmaschine vom 11-kW-Wechselrichter D71 gesteuert, die Funktion der Waschmaschinensteuerung wird durch die eingebaute einfache SPS-Funktion realisiert und das schnelle Bremsen und Parken wird durch den Bremswiderstand realisiert.

05 Technische Parameter:

06 Nutzung vor Ort:

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie D71 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Steuerungssystem für Industriewaschmaschinen mit D71-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

Die wirtschaftlichen Vorteile sind erheblich und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden.

08 Kundenvorteile:

Integrierte einfache SPS-Funktion, die dem Kunden Kosten spart;

Die Laufgeschwindigkeit bleibt während des gesamten Prozesses stabil, um die Anforderungen des Reinigungsprozesses zu gewährleisten.

Der Lärm wird deutlich reduziert und ist leiser;

Die wirtschaftlichen Vorteile sind erheblich und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden.
