01 Einleitung:

Die Papierindustrie ist eine wichtige Grundstoffindustrie, die eng mit der Entwicklung der Volkswirtschaft und sozialer Unternehmen verbunden ist, und eine wichtige Stütze der Volkswirtschaft meines Landes. Derzeit sind mehr als 80 % der Übertragungsausrüstung neuer Papiermaschinen mit Wechselstrom-Antriebswechselrichtern ausgestattet.

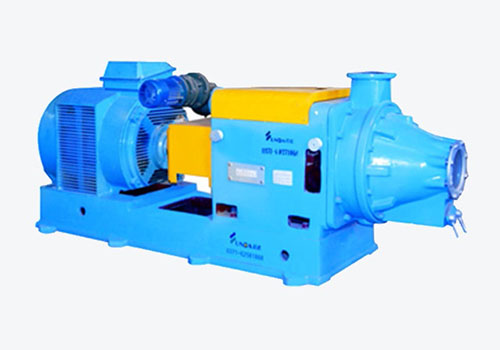

Der Refiner ist ein sehr wichtiger Teil der Zellstoffproduktion. Die Zellstoffproduktionslinie besteht aus einer Reihe unterstützender Geräte. Um die Produktionseffizienz zu verbessern und die Qualität des Zellstoffs sicherzustellen, benötigt jedes Getriebeteil ein hohes Maß an Koordination. Gegenwärtig übernimmt die wichtige Übertragung fortschrittlicher Produktionslinien die Frequenzumwandlung. fahren. Der D71-Wechselrichter hat ein breites Anwendungsspektrum in der Papierindustrie.

02 Merkmale:

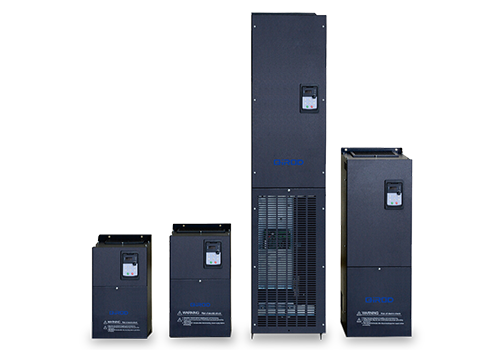

D71 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor.

D71 verfügt über eine Fülle von Steuergeräten, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Die MODBUS-Schnittstelle ist die Standardkonfiguration des D71, es ist keine Option erforderlich. Der D71 kann über MODBUS an übergeordnete Automatisierungssysteme angeschlossen werden.

03 Vorteil:

· Großes Startdrehmoment, 1,5-faches Drehmoment bei 0,5 Hz im offenen Regelkreis, erfüllt die Anforderungen des Refinerbetriebs;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

· Super-Anpassungsfähigkeit des Stromnetzes, Anti-Stromnetz-Schwankungsfähigkeit bis zu ±15 %, um die Stabilität von Ausgangsspannung, Strom und Geschwindigkeit sicherzustellen;

· Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

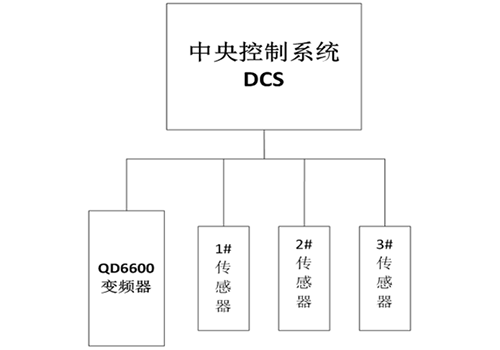

In diesem System wird der 110-kW-Hauptmotor des Refiners vom 110-kW-Wechselrichter D71 angetrieben, und das zentrale Steuerungssystem DCS ist mit allen ausführenden Komponenten und Sensoren der gesamten Produktionslinie verbunden, um die Feldbedingungen jedes Übertragungssystems in Echtzeit zu überwachen. Das zentrale Steuersystem steuert Start-Stopp, Frequenzeinstellung, Fehlerrücksetzung und andere Befehle aller Wechselrichter und sammelt gleichzeitig Daten wie Strom, Spannung, Busspannung und Betriebsfrequenz aller Wechselrichter, um jeden Wechselrichter in Echtzeit zu überwachen.

05 Technische Parameter:

06 Nutzung vor Ort:

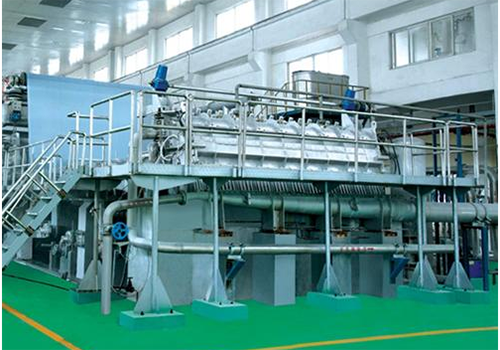

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie D71 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Refiner-Steuerungssystem mit D71-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

Die Vorschubmenge wird durch den tatsächlichen Betriebsstrom des Motors gesteuert und verfügt über eine Überlast-Voralarmfunktion und eine Freischaltfunktion, die die Sicherheit des Motors und die Kontinuität der Produktion gewährleisten können;

Die wirtschaftlichen Vorteile sind bemerkenswert, der Stromspareffekt beträgt mehr als 20 % und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden.

08 Kundenvorteile:

Bequeme Geschwindigkeitsregulierung, die eine gleichmäßige Vermischung von Farbe und Medium gewährleisten kann; Reduzieren Sie den Getriebeverlust und sparen Sie erheblich Wartungskosten.

Die umfassende Schutzfunktion des Frequenzumrichters gewährleistet die Produktionskontinuität;

Stufenlose Online-Geschwindigkeitsregulierung, verschiedene Sorten verwenden unterschiedliche Mahlgeschwindigkeiten;

Die wirtschaftlichen Vorteile sind erheblich und die gesamte durch das Frequenzumwandlungssteuerungssystem erhöhte Investition kann in mehr als einem Jahr amortisiert werden
