01 Einleitung:

Die Pumpeinheit ist die Hauptausrüstung der aktuellen Ölförderung, deren Anzahl mehr als 100.000 beträgt. Die installierte Gesamtleistung des Elektromotors beträgt 35 Millionen Kilowatt, der jährliche Stromverbrauch liegt bei mehr als 10 Milliarden Kilowattstunden. Der Stromverbrauch der Pumpeinheit macht etwa 40 % des gesamten Stromverbrauchs des Ölfelds aus, und die Betriebseffizienz ist sehr niedrig, die durchschnittliche Betriebseffizienz beträgt nur 25 %, der Leistungsfaktor ist niedrig und die elektrische Energieverschwendung ist groß. Daher ist das Energieeinsparpotenzial von Pumpwerken enorm und die Erdölindustrie ist auch eine Schlüsselindustrie für die Förderung der „Energieeinsparung von Motorsystemen“. Durch den Einsatz des Frequenzumrichters D71 kann das Bewegungsgesetz der Pumpeinheit an die sich ändernden Arbeitsbedingungen der Ölquelle angepasst werden, um so die Systemeffizienz zu verbessern und den Zweck der Energieeinsparung und Produktionssteigerung zu erreichen.

02 Merkmale:

D71 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor.

D71 verfügt über eine Fülle von Steuergeräten, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren. Die MODBUS-Schnittstelle ist die Standardkonfiguration des D71, es ist keine Option erforderlich. Der D71 kann über MODBUS an übergeordnete Automatisierungssysteme angeschlossen werden.

03 Vorteil:

· Gute Niederfrequenz-Drehmomentleistung (1,5-fache Drehmomentabgabe bei 0,5 Hz im offenen Regelkreis), großes Niederfrequenz-Drehmoment;

· 15 kW und mehr sind mit Standard-Gleichstromdrosseln ausgestattet, die eine gute harmonische Kontrolle und Stabilität bieten und Kunden helfen, Hardwarekosten zu sparen;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

· Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

· Es verfügt über eine starke Anpassungsfähigkeit an die Umwelt und das völlig unabhängige Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze erheblich verbessern.

04 Systemeinführung:

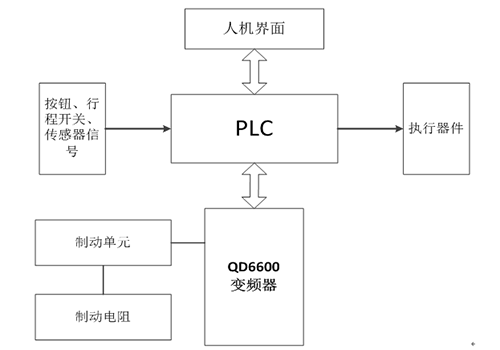

In diesem System treibt ein D71-110-kW-Umrichter den 75-kW-Motor der Pumpeneinheit an und verbindet den Touchscreen, die SPS und den Wechselrichter über die serielle RS-485-Kommunikation mit dem System. Der Wechselrichter realisiert die energieverbrauchende Bremsung über die Bremseinheit und den Bremswiderstand.

05 Technische Parameter:

06 Nutzung vor Ort:

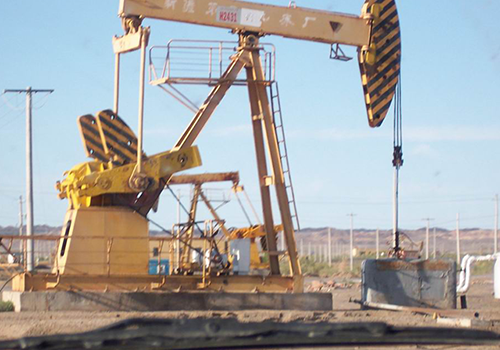

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie D71 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Kotow-Maschinensteuerungssystem der Ölfeldpumpanlage mit D71-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt:

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Die Fördergeschwindigkeit kann dynamisch angepasst werden, wodurch Energie gespart und gleichzeitig die Rohölproduktion gesteigert wird;

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

08 Kundenvorteile:

Die Auswirkungen mechanischer Teile sind gering, der Wartungsaufwand für die Ausrüstung wird reduziert und die Wartungskosten werden erheblich eingespart.

Die umfassende Schutzfunktion des Wechselrichters gewährleistet die Produktionskontinuität;

Der Energiespareffekt ist bemerkenswert und die Rohölproduktion wird erheblich gesteigert;

Der Betrieb des Systems ist sicher und zuverlässig und die wirtschaftlichen Vorteile sind bemerkenswert.
