01 Einleitung:

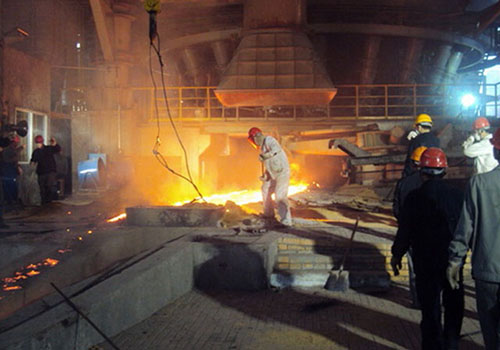

Die Hochofen-Eisenherstellung ist eine der wichtigen Produktionsprozessketten (Eisenherstellung, Stahlerzeugung, Gießen und Walzen) in der Eisen- und Stahlindustrie, und das Hochofen-Beschickungssystem ist ein wichtiges Glied in der Hochofen-Eisenherstellung. Die Rohstoffe werden kontinuierlich durch die Ofendecke zum Hochofen geleitet, um den normalen Bedarf der Hochofeneisenherstellung sicherzustellen. Der Frequenzumrichter RVE32 hat eine ausgereifte Anwendung im Doppelwagen-Hebe- und Zuführsystem von Eisenhochöfen.

02 Merkmale:

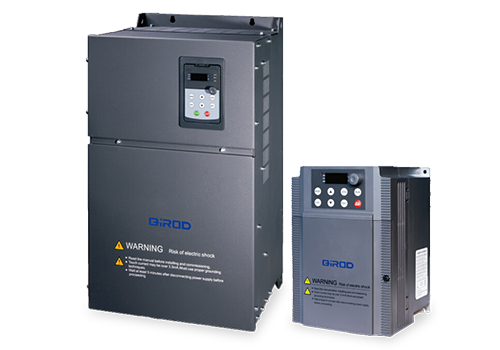

RVE32 ist ein an der Wand montierter Wechselrichter, der Leistungsbereich beträgt 0,75 kW bis 500 kW, der Spannungspegel der eingehenden Netzspannung beträgt 380 V bis 480 V und die Steuermethode ist Vektorsteuerung ohne Geschwindigkeitssensor. RVE32 verfügt über eine Fülle von Steuergeräten, darunter 8 digitale Eingänge (LI1-LI8), 2 analoge Eingänge (AI), 2 Relaisausgänge (TA), 2 analoge Ausgänge (AO), 5-V-Hilfsstromversorgung für die analoge Stromversorgung. Fester Eingang, 24-V-Hilfsstromversorgung wird für den digitalen Eingang verwendet, alle LI/TA, AI/AO können frei programmiert werden, um Funktionen zu definieren.

Die MODBUS-Schnittstelle ist die Standardkonfiguration von RVE32, es ist keine Option erforderlich. Über MODBUS kann der RVE32 an übergeordnete Automatisierungssysteme angebunden werden.

03 Vorteil:

· Gute Niederfrequenzleistung (1,5-fache Drehmomentabgabe bei 0,5 Hz im offenen Regelkreis), die den Volllastanforderungen besser gerecht wird;

· Es hat den Vorteil einer schnellen Drehmomentreaktion, und wenn die Last schwankt, ist die Stromschwankung gering;

· Es verfügt über eine gute Überlastfähigkeit und Umgebungsanpassungsfähigkeit sowie eine hohe Betriebszuverlässigkeit.

· Die Niederfrequenz-Ausgangsleistung ist gut, die Drehmomentreaktion ist schnell und die Geschwindigkeitsstabilisierungsgenauigkeit ist hoch.

· Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

· Starke Anpassungsfähigkeit an die Umgebung, völlig unabhängiges Luftkanaldesign kann die Widerstandsfähigkeit gegenüber rauen Umgebungen wie Ölverschmutzung, Staub und Feuchtigkeit erheblich verbessern;

04 Systemeinführung:

In diesem System wird ein 160-kW-Hebemotor von einem RVE32-200-kW-Wechselrichter angetrieben, und ein Hebezeug treibt gleichzeitig die beiden linken und rechten Laufkatzen an, um sich gegenseitig auf und ab zu bewegen, d. Die Busspannung des Wechselrichters kann in Situationen wie Verzögerungsbremsung und Top-Entlastung erhöht werden, und die externe Bremseinheit und der Bremswiderstand werden verwendet, um ein schnelles Bremsen und Stoppen zu erreichen.

05 Technische Parameter:

06 Nutzung vor Ort:

Entsprechend der Platzsituation vor Ort ist im Schaltschrank ein Wechselrichter der Serie RVE32 installiert, und die Wechselrichterinstallation und der Motor vor Ort sind wie in der Abbildung dargestellt.

07 Laufergebnis:

Das Hochofen-Doppelwagen-Zufuhrsteuerungssystem mit RVE32-Wechselrichter ist seit mehr als drei Jahren in Betrieb und hat gute wirtschaftliche und soziale Vorteile erzielt.

Das Steuergerät arbeitet zuverlässig, weist eine gute Anpassungsfähigkeit an die Umgebung auf, widersteht rauen Umgebungen wie Ölverschmutzung, Staub und feuchter Hitze und weist eine niedrige Ausfallrate auf.

Erkennen Sie das sanfte Anheben und die Geschwindigkeitsänderung des Vorschubgeräts und vermeiden Sie das Phänomen starker Anlaufvibrationen, leichtes Durchrutschen und Anhängerphänomen des herkömmlichen Windensystems.

Hervorragende Strombegrenzungseigenschaften und starke Überlastfähigkeit können die Frequenzumwandlungsüberlastung und den Überstromschutz wirksam reduzieren und die Produktionskontinuität maximieren.

08 Kundenvorteile:

Die Auswirkungen mechanischer Teile sind gering, der Wartungsaufwand für die Ausrüstung wird reduziert und die Wartungskosten werden erheblich eingespart.

Die umfassende Schutzfunktion des Frequenzumrichters gewährleistet die Produktionskontinuität;

Der Betrieb des Systems ist sicher und zuverlässig und die wirtschaftlichen Vorteile sind bemerkenswert.
