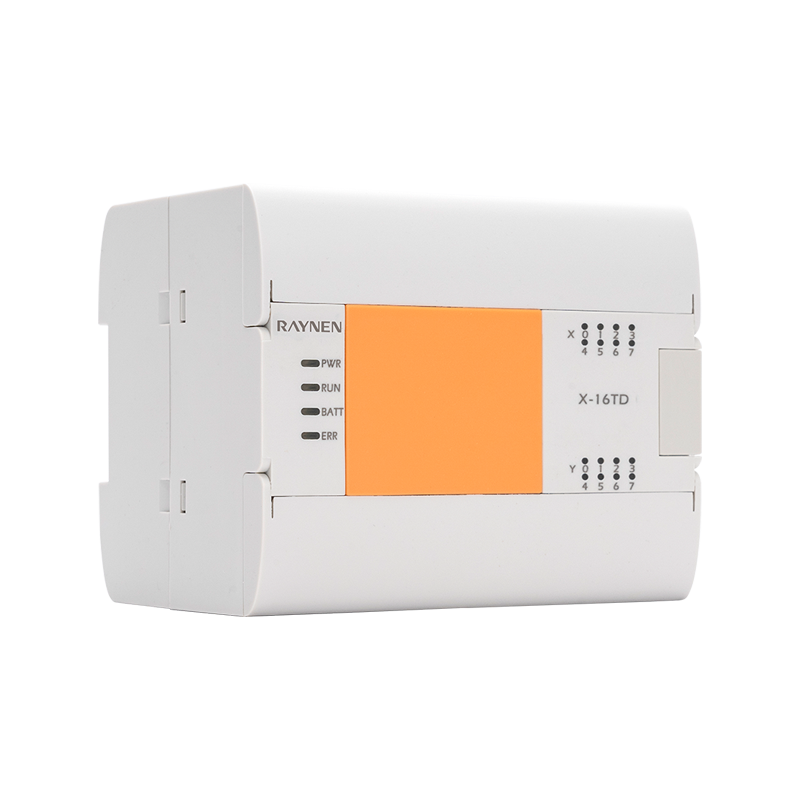

X-Relais speicherprogrammierbarer Controller

• Mit effizienter Datenverarbeitung, drei Hochgeschwindigkeitszählungen und anderen Funktionen

• Echtzeituhr, Leistungsdaten dauerhaft gespeichert

• Unterstützt ein BD-Board und kann auf bis zu 7 Module erweitert werden

Schnittstelle

Eingabe/Ausgabe

Erweiterungskarte

BD-Board

Integrierter Netzwerkanschluss RS232/485

3-Wege-Schnellzähler

Maximal 7 Module erweitert

Unterstützt 1 BD-Karte

Artikel

Leistungsangaben

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Stromverbrauch

10W

12W

12W

113W

14W

Arbeitsspannung

Mindestwert

100VAC

Mittelwert

220VAC

Maximalwert

240VAC

Eingangsspannung begrenzen

Wechselstrom 85 V ~ 100 V Wechselstrom, Wechselstrom 240 V ~ 264 V Wechselstrom

Planen Sie einen sofortigen Stromausfall ein

Bei vorübergehenden Stromausfällen unter 5 ms wird der Betrieb fortgesetzt

Stromsicherung

60V 2A

Impulsstrom

12 A, 0,5 ms unter / 28,8 V DC

DC24V gegebene Leistung

300mA unten

Integrierte DC5V-Stromversorgung

800mA unten

Artikel

Leistungsangaben

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Nummer eingeben

8

14

16

24

36

Hochgeschwindigkeitszähler

einphasig 200 kHz [3 Stück]; AB-Phase 100 kHz [3 Stück]

Eingabetyp

PNP/NPN

Eingangssignalspannung

DC-Quellentyp: DC20,4 V ~ 28,8 V

Eingangsimpedanz

X0-X5

3,3K

X6-X7

5,6K

3,3K

X10 oben

-

5,6K

Ein Eingangsinduktivitätsstrom

X0-X5

5mA oben

X6-X7

4mA

5mA oben

X10 oben

-

4 mA oben

AUS Eingangsinduktivitätsstrom

1mA oben

Reaktionszeit der Eingabe

<4,5 ms

Eingangssignalform

Kein Spannungskontakteingang

Senkeneingang: NPN-Transistor mit offenem Kollektor

Quelleneingang: PNP-Transistor mit offenem Kollektor

Isolierung der Eingangsschleife

Optokoppler-Isolation

Anzeige von Eingabeaktionen

Die LED auf dem Panel leuchtet, wenn der Optokoppler angesteuert wird

Artikel

Leistungsangaben

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Ausgabenummer

8

10

16

16

24

Ausgabetyp

Trockener Kontakt

Nennspannung

220VAC

Spannungsbereich

5~30 VDC 5~250 VAC

Stoßstrom (Max)

5A 4s 10 % Einschaltdauer

Nennstrom pro Punkt (Max)

2A

Lampenlast [max]

30 W Gleichstrom/200 W Wechselstrom

Reaktionszeit (24V, 2K Last)

10 ms

Einschaltwiderstand [Verbindungspunkt]

0,22 (Maximum im Neuzustand)

Pulsfrequenz [Max]

1 Hz

Mechanischer Lebenszyklus

10000000 (keine Last)

Kontakt zum Leben

100000 (Nennlast)

Schild

500 m (normale Ausgabe)

abschirmen

150 m (normale Ausgabe)

Name

Inhalt

Weichkomponententyp

Inhalt

X

256 Punkte

Bit-Element

X0~X377

Y

256 Punkte

Bit-Element

Y0~Y377

M

7680 Punkt

Bit-Element

M0~M7679

SM

512 Punkte

Bit-Element

SM8000 ~ SM8511

S

4096 Punkt

Bit-Element

S0~S4095

V

8 Punkt

Wortelement

V0~V7

Z

8 Punkt

Wortelement

Z0~Z7

T

512 Punkte

Wortelement

T0~T511

C

200 Punkte

16-Bit-Wortelement

C0~C199

C (32 Bit)

56 Punkte

32-Bit-Wortelement

C200~C255

D

8000 Punkte

Wortelement

D0~D7999

SD

512 Punkte

Wortelement

SD8000~SD8511

R

32768 Punkt

Wortelement

R0~R32767

Eingabeunterbrechung

8 Punkt

I00*~I07*

Timer-Unterbrechung

3 Punkt

I6**~I8**

Zählerunterbrechung

6 Punkt

I010~I060

Hauptsteuerung mit Schachtelung

8 Punkt

N0~N7

Zeiger P

4096 Punkt

P0~P4095

Konstante K

16-Bit-Bereich: -32768~ 32767

32-Bit klingelte

-2147483648~ 2147483647

Konstante H

16-Bit-Bereich: 0~FFFF

32-Bit klingeltee: 0~FFFFFFFF

Reelle Zahl (E)

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Zeichenfolge

Ein Zeichen mit halber Ecke, umrahmt von „ “, mit maximal 32 Zeichen

Eingabe

Verteilung

Einphasiger Einzelzähler

AB-Phasenzähler

AB-Phasenzähler

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

A

X5

U/D

D

B
