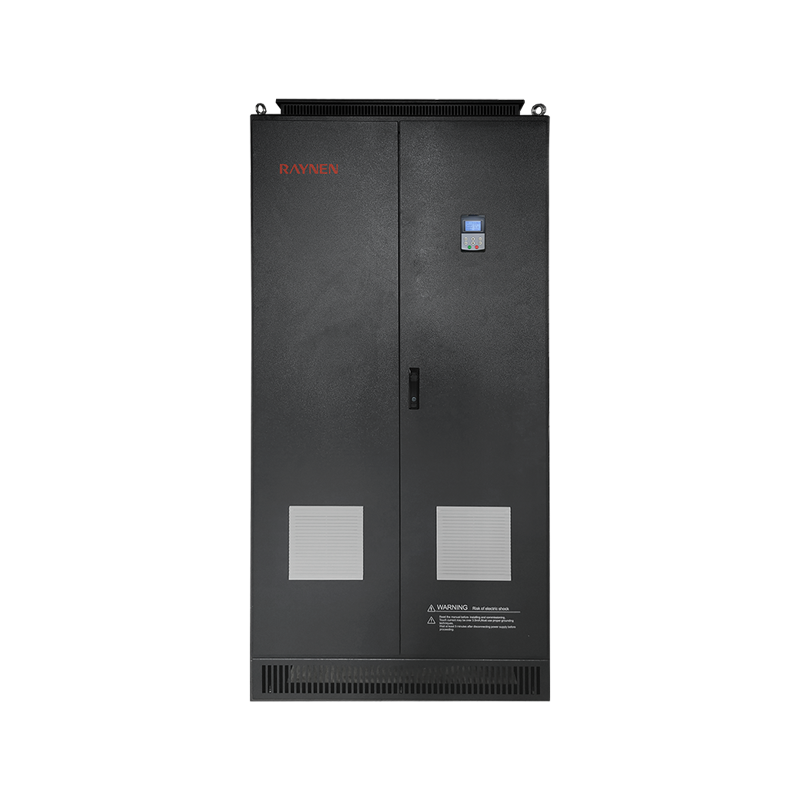

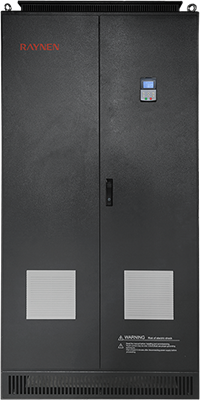

Frequenzumrichter der CT3000-Serie, 400 V, 560–800 kW

Parametrisch

Modell

CT3000 PRO-4T-560 ~ CT3000 PRO-4T-800

Spannung

400V

Nennleistung (kW)

560/630/710/800

Nenneingangsstrom (A)

950/1100/1230/1400

Nennausgangsstrom (A)

950/1100/1230/1400

Modell

Ich in(A)

Ich raus( A )

P-bewertet

(kW)

Abmessungen (mm)

Einbaugröße (mm)

H

W

D

H1

W1

Blende

CT3000 FP-4T-A75

3.6

2.3

0.75

170

81

142

161

64.5

Φ5

CT3000 FP-4T-1A5

6.4

4.1

1.5

CT3000 FP-4T-2A2

8.7

5.5

2.2

145

107

160

135

95

Φ5

CT3000 FP-4T-4

14

9.4

4

200

138

145

188

124

Φ5

CT3000 FP-4T-5A5

20.7

12.6

5.5

CT3000 FP-4T-7A5

26.5

18.5

7.5

232

153

170

220

139

Φ5

CT3000 FP-4T-11

36.6

24.6

11

CT3000 PRO-4T-15

40

32

15

327

168

185.6

313

120

Φ9

CT3000 PRO-4T-18A5

47

38

18.5

CT3000 PRO-4T-22

56

45

22

335

200

195

321

140

Φ9

CT3000 PRO-4T-30

70

60

30

410

260

214

396

180

Φ9

CT3000 PRO-4T-37

80

75

37

CT3000 PRO-4T-45

94

92

45

520

288

236

500

200

Φ11

CT3000 PRO-4T-55

128

115

55

560

305

300

543

200

Φ11

CT3000 PRO-4T-75

160

150

75

600

310

310

583

240

Φ11

CT3000 PRO-4T-90

190

180

90

CT3000 PRO-4T-110

225

215

110

CT3000 PRO-4T-132

265

260

132

720

355

345

698

240

Φ13

CT3000 PRO-4T-160

310

305

160

CT3000 PRO-4T-185

355

350

185

CT3000 PRO-4T-200

385

380

200

920

480

390

898

320

Φ13

CT3000 PRO-4T-220

430

425

220

CT3000 PRO-4T-250

485

480

250

1100

480

405

1078

320

Φ13

CT3000 PRO-4T-280

545

530

280

CT3000 PRO-4T-315

610

600

315

CT3000 PRO-4T-355

665

650

355

1100

650

465

1060

350

Φ17

CT3000 PRO-4T-400

785

725

400

CT3000 PRO-4T-500

885

860

500

CT3000 PRO-4T-560

950

950

560

2200

1100

800

943

665

Φ16

CT3000 PRO-4T-630

1100

1100

630

CT3000 PRO-4T-710

1230

1230

710

2200

1400

800

1100

665

Φ16

CT3000 PRO-4T-800

1400

1400

800

Grundlegende Anwendungsfunktionen

Niederfrequenz-Drehmomentverstärkung

Durch Spannungsverstärkung und Drehmomentverstärkung kann das niederfrequente Drehmoment der V/F-Steuerung und der geschwindigkeitssensorlosen Vektorsteuerung um etwa 0,1 % bis 30,0 % erhöht werden.

V/F-Kurve

Lineartyp, Mehrpunkttyp

Beschleunigungs-/Verzögerungskurve

Lineare oder S-förmige Beschleunigung und Verzögerung: Drei Gruppen von Beschleunigungs- und Verzögerungszeiten: Beschleunigungs- und Verzögerungszeitbereich: 0–3200 s

Automatische Spannungsregelung (AVR)

Wenn sich die Netzspannung ändert, kann die Ausgangsspannung automatisch konstant gehalten werden

Eingebaute PID

Regelungssystem mit geschlossenem Regelkreis, das eine Prozesssteuerung einfach realisieren kann

Gleichstrombremsung

Gleichstrombremsung range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

Jog-Steuerung

Der Motor kann sofort gestartet und gestoppt werden; Einstellbereich der Tippfrequenz: 0,0–20,0 Hz; Jog-Stop-Modus: Verzögerung/Frei/Gleichstrombremsung

Frequenzsprung

Es können drei Sprungfrequenzpunkte und entsprechende Sprungfrequenzbereiche eingestellt werden, um zu verhindern, dass der Wechselrichter in diesem Frequenzband läuft

Mehrgeschwindigkeit

Bis zu 15 können über 4 Logikeingangsports eingestellt werden = Betriebsfrequenz

Eingabesummierung

Nutzen Sie das algebraische Operationsergebnis von 2 Analogeingängen als Frequenzeinstellung, um die Frequenzeinstellung flexibler zu gestalten

Umschalten zwischen 2 Motorparametersätzen

Zwei Sätze von Motorparametern können frei eingestellt und umgeschaltet werden, um sie an den aktuell angetriebenen Motor anzupassen

Wechselrichterschutz

Eingangs-/Ausgangsphasenausfallschutz, Unterlasterkennung, Überdrehmomentschutz, Unterspannungsschutz, Überspannungsschutz, Überstromschutz, Überhitzungsschutz, Phase-zu-Phase-Kurzschlussschutz

Motorschutz

Überhitzungsschutz des Motors, Motorstrombegrenzung, Motorüberlastung, Motorkurzschluss

Elektrische Eigenschaften

Eingangsspannung

Dreiphasiger Wechselstrom, 380–480 V, 50/60 Hz oder einphasiger Wechselstrom, 200–240 V, 50/60 Hz

Ausgangsspannung

0–100 % Eingangsspannung, 0,5 Hz–400 Hz

Steuermodus

Konstantes Drehmoment V/F, quadratische Last V/F, sensorlose Vektorregelung, Energiesparmodus

Schaltfrequenz

1,5 kHz-12 kHz

Die Funktion zur automatischen Anpassung der Schaltfrequenz ist einstellbar: Bei steigender Temperatur wird die Schaltfrequenz automatisch reduziert

Wenn die Temperatur wieder normal ist, kehrt die Schaltfrequenz auf den Anfangswert zurück

Überstromfähigkeit

150 % Nennausgangsstrom 60 s, 200 % Nennausgangsstrom 2 s

Steuersignal

Frequenzeinstellungssignal

Integriertes Bedienfeld

Membranschalter (Knopf), Geschwindigkeitsknopf (Potentiometer)

Externes Signal

UP/DOWN-Einstellung, Analogeingang, Multi-Speed, externes Bedienfeld, serielle Kommunikation

Start- und Stopp-Steuersignal

Integriertes Bedienfeld

RUN- und STOP-Tasten

Externes Signal

Logikeingangsklemme, externes Panel, serielle Kommunikation

Eigenschaften des Steuerkreises

Interne Stromversorgung vorhanden

10V

24V

10 VDC ± 5 %, maximaler Strom 10 mA, für Referenzpotentiometer

24 VDC ± 5 %, maximaler Strom 100 mA, für Logikeingangsport

Analoger Eingang

AI1

Spannungsanalogeingang: 0–5 VDC oder 0–10 VDC, Impedanz beträgt 30 kOhm

Aktueller Analogeingang: 0/4–20 mA DC, Impedanz beträgt 250 Ω

Auflösung: 10-Bit-A/D-Wandlung

Werkseinstellung: 0-5 VDC Spannungseingang

AI2

Spannungsanalogeingang: 0-10 VDC oder PTC-Sondeneingang

Auflösung: 10-Bit-A/D-Wandlung

Logikeingang

LI1-LI8

0-24VDC-Stromversorgung

Positive Logik (Quelle) und negative Logik (Senke) sind optional und die Werkseinstellung ist negative Logik

Vorwärts-, Rückwärts-, Lauf-, Fehler-Reset-, Multi-Speed- und weitere 69 Funktionen sind optional

220-V-0,4-2,2-kW- und 380-V-0,4-1,5-kW-Produkte haben nur 6 Kanäle: LI1-LI6

AI1, AI2

Erzwungene gültige Eingabe

Bei Wechselrichtern unter 11 kW (einschließlich) können AI1 und AI2 als Logikeingänge eingestellt werden. F309 und F310 sind erzwungen gültige Eingänge und ihre Konfigurationsfunktionen sind beim Einschalten immer gültig.

Analoger Ausgang

AO1, AO2

Spannungsanalogausgang: 0-10 VDC, minimale Lastimpedanz beträgt 470 Ω

Aktueller Analogausgang: 0/4–20 mA, maximale Lastimpedanz beträgt 700 Ω

Auflösung: 8 Bit

Ausgangsfrequenz, Ausgangsstrom, Geschwindigkeitseinstellung, serielle Ausgangsdaten und andere Funktionen sind optional

220-V-0,4-2,2-kW- und 380-V-0,4-1,5-kW-Produkte verfügen nur über einen Analogausgang, nämlich AO1

Logikausgang

LO、CLO

Offener Kollektor, maximaler Strom 100 mA, maximale Spannung 30 VDC

Logikausgang oder Impulsausgang optional, Werkseinstellung ist Logikausgang

Ausgangsfrequenz, Ausgangsstrom, Geschwindigkeitseinstellung und weitere Ausgangsfunktionen optional

Relaisausgang

T1A, T1B, T1C

T2A, T2B, T2C

T1A normalerweise offen, T1B normalerweise geschlossen, T1C gemeinsamer Punkt

T2A normalerweise offen, T2B normalerweise geschlossen, T2C gemeinsamer Punkt

Kontaktkapazität: 5A@250VAC, 5A@30VDC

Fehler, Alarm, Ankunft der eingestellten Frequenz und andere Funktionen sind optional

T1A ist standardmäßig auf Fehler eingestellt, T2A ist standardmäßig auf Betrieb eingestellt

220-V-0,4-2,2-kW- und 380-V-0,4-1,5-kW-Produkte haben nur einen Relaisausgang, d. h. TA TB TC

Serielle Kommunikation

MODBUS-RTU, 2-Draht RS-485, Terminalschnittstelle

Elektrische Eigenschaften

AC-Antriebsschutz

Eingangsphasenausfallschutz, Ausgangsphasenausfallschutz, Unterlasterkennung, Überdrehmomentschutz, Unterspannungsschutz, Überspannungsschutz, Überstromschutz, Überhitzungsschutz, Phasenkurzschlussschutz

Motorschutz

Überhitzungsschutz des Motors, Motorstrombegrenzung, Motorüberlastung, Motorkurzschluss

Elektrische Eigenschaften

Schutzniveau

IP20

Umgebungsfeuchtigkeit

95 % keine Kondensation oder Wasseransammlung

Arbeits-/Lagertemperatur

-10~40°C/-20~60°C

Höhe

Unter 1000m

Kühlmethode

Zwangsluftkühlung

Installationsort

Innen
