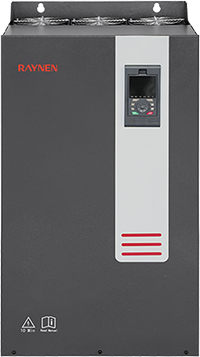

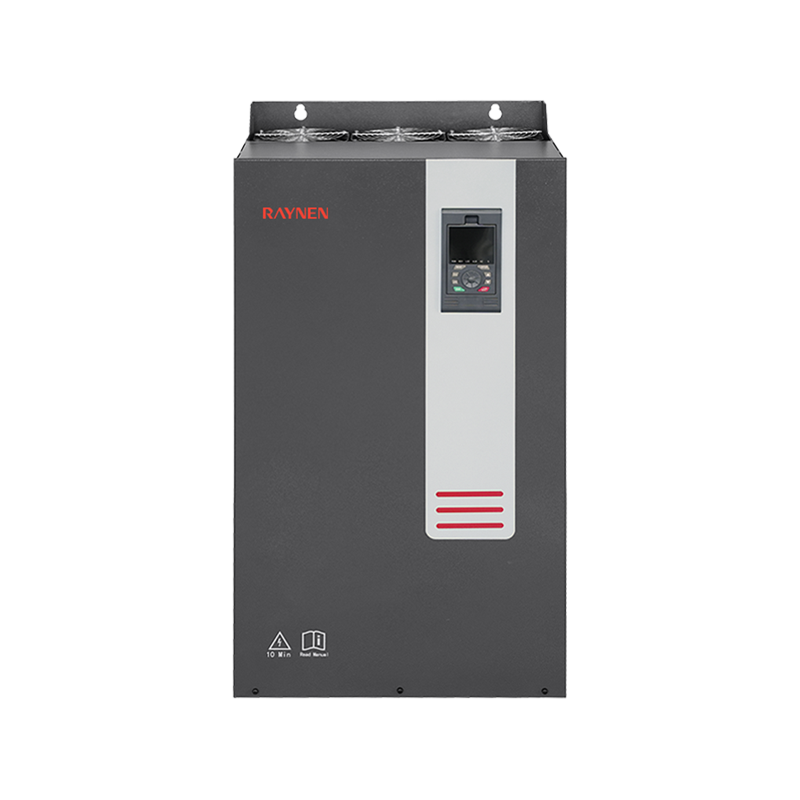

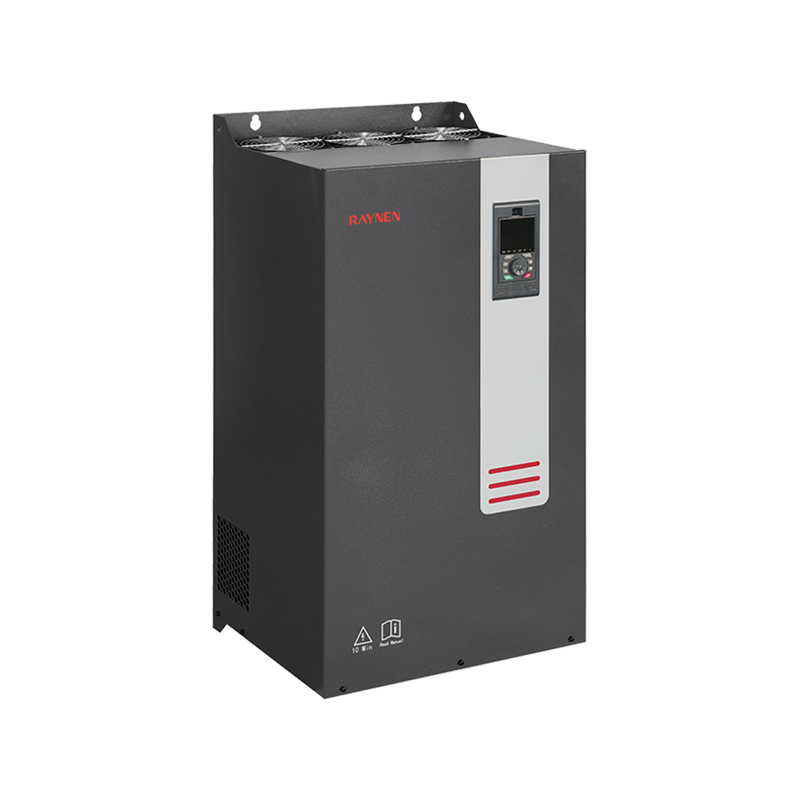

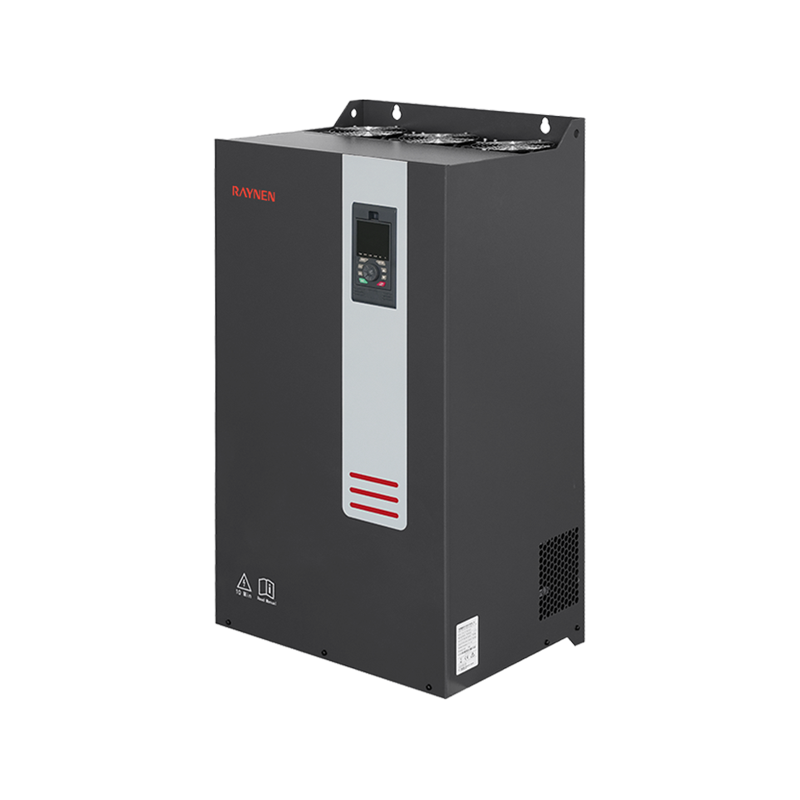

Produktzusammenfassung
| Parametrisch | ||
 | Modell | RVE32-T3-200G/220P ~ RVE32-T3-220G/250P |
| Spannung | 380V | |
| P-Nennwert (kW) | 200/220/250 | |
| Nenneingangsstrom (A) | 385/430/485 | |
| Nennausgangsstrom (A) | 380/425/480 | |
| Abmessungen (mm) | 920*480*390 | |
| Einbaugröße (mm) | 898*320 | |

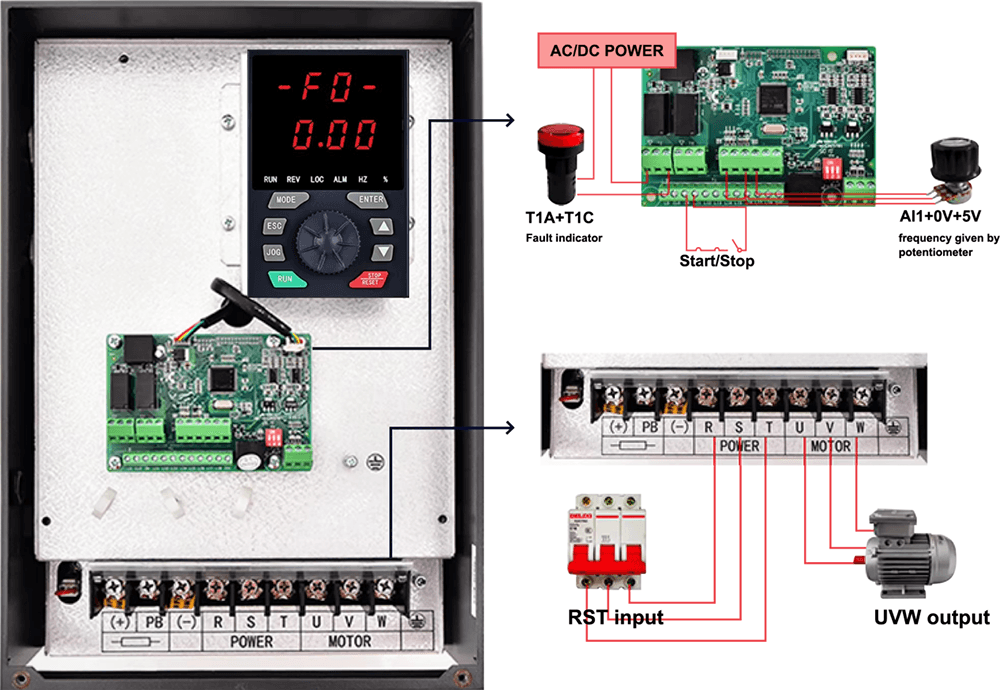

Parametereinstellungen
Einzelheiten
 | Fan ● Duales Luftkanaldesign ● Kühlung ● Staubdicht ● Geräuschreduzierung |
 | Leistungsplatine ● Spezieller Schutzlack ● Säure- und Laugenbeständigkeit ● Alterungsbeständigkeit |
 | Steuerplatine ● Niedrige Frequenz ● Hohes Drehmoment ● Automatische Spannungsregelung |
 | LCD-Panel ist optional ● Das abnehmbare Bedienfeld erleichtert die Bedienung |
 | Fügen Sie Epoxid-Partitionen hinzu ● 37 kW bis 160 kW: IP40 |
 | ● Vollautomatische Endproduktprüfung unter Last |
 | ● Alterung bei hoher Temperatur von 60 Grad für 48 Stunden |

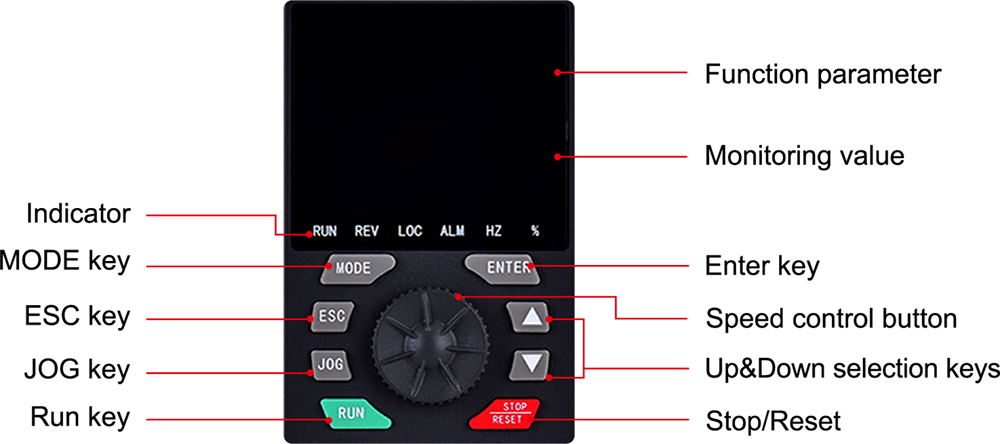

Anweisungen zur Bedienung der Tastatur
Modellnomenklatur
Auswahltabelle Dreiphasiger T3-Typ (Eisengehäuse)
| Wechselrichtermodell | G-Typ-Maschine (schwere Last) | P-Typ-Maschine (leichte Last) | Abmessungen (mm) | Einbaugröße (mm) | ||||||||
| Ich in (A) | Ich raus (A) | P-Nennwert (kW) | Ich in (A) | Ich raus (A) | P-Nennwert (kW) | H | W | D | H1 | W1 | Blende | |
| RVE32-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE32-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE32-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE32-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE32-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE32-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE32-T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE32-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE32-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE32-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE32-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE32-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE32-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE32-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE32-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE32-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE32-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE32-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE32-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE32-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE32-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE32-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE32-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE32-T3-800G | 1380 | 1380 | 800 | - | - | - | ||||||
Hinweise: Für 380-V-Frequenzumrichter sind Produkte mit 37 kW und darunter standardmäßig mit einer eingebauten Bremseinheit ausgestattet, 45 kW–185 kW können mit einer eingebauten Bremseinheit ausgestattet werden, 200–800 kW können mit einer externen Bremseinheit ausgestattet werden.
Leistung und Konfiguration
| Grundlegende Anwendungsfunktionen | |
| Niederfrequente Drehmomentverstärkung | Durch Spannungsverstärkung und Drehmomentverstärkung kann das niederfrequente Drehmoment der V/F-Steuerung und der geschwindigkeitssensorlosen Vektorsteuerung um etwa 0,1 % bis 30,0 % erhöht werden. |
| V/F-Kurve | Lineartyp, Mehrpunkttyp |
| Beschleunigungs-/Verzögerungskurve | Lineare oder S-förmige Beschleunigung und Verzögerung: Drei Gruppen von Beschleunigungs- und Verzögerungszeiten: Beschleunigungs- und Verzögerungszeitbereich: 0-3200 s |
| Automatische Spannungsregelung (AVR) | Wenn sich die Netzspannung ändert, kann die Ausgangsspannung automatisch konstant gehalten werden |
| Eingebaute PID | Regelungssystem mit geschlossenem Regelkreis, das eine Prozesssteuerung einfach realisieren kann |
| Gleichstrombremsung | Gleichstrombremsung range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jog-Steuerung | Der Motor kann sofort gestartet und gestoppt werden; Einstellbereich der Tippfrequenz: 0,0–20,0 Hz; Jog-Stop-Modus: Verzögerung/Frei/Gleichstrombremsung |
| Frequenzsprung | Es können drei Sprungfrequenzpunkte und entsprechende Sprungfrequenzbereiche eingestellt werden, um zu verhindern, dass der Wechselrichter in diesem Frequenzband läuft |
| Mehrgeschwindigkeit | Bis zu 15 können über 4 Logikeingangsports eingestellt werden = Betriebsfrequenz |
| Eingabesummierung | Nutzen Sie das algebraische Operationsergebnis von 2 Analogeingängen als Frequenzeinstellung, um die Frequenzeinstellung flexibler zu gestalten |
| Umschalten zwischen 2 Motorparametersätzen | Zwei Sätze von Motorparametern können frei eingestellt und umgeschaltet werden, um sie an den aktuell angetriebenen Motor anzupassen |
| Wechselrichterschutz | Eingangs-/Ausgangsphasenausfallschutz, Unterlasterkennung, Überdrehmomentschutz, Unterspannungsschutz, Überspannungsschutz, Überstromschutz, Überhitzungsschutz, Phase-zu-Phase-Kurzschlussschutz |
| Motorschutz | Überhitzungsschutz des Motors, Motorstrombegrenzung, Motorüberlastung, Motorkurzschluss |
| Elektrische Eigenschaften | |
| Eingangsspannung | Dreiphasiger Wechselstrom, 380–480 V, 50/60 Hz oder einphasiger Wechselstrom, 200–240 V, 50/60 Hz |
| Ausgangsspannung | 0–100 % Eingangsspannung, 0,5 Hz–400 Hz |
| Steuermodus | Konstantes Drehmoment V/F, quadratische Last V/F, sensorlose Vektorregelung, Energiesparmodus |
| Schaltfrequenz | 1,5 kHz-12 kHz Die Funktion zur automatischen Anpassung der Schaltfrequenz ist einstellbar: Bei steigender Temperatur wird die Schaltfrequenz automatisch reduziert Wenn die Temperatur wieder normal ist, kehrt die Schaltfrequenz auf den Anfangswert zurück |
| Überstromfähigkeit | 150 % Nennausgangsstrom 60 s, 200 % Nennausgangsstrom 2 s |
| Steuersignal | ||
| Frequenzeinstellungssignal | Integriertes Bedienfeld | Membranschalter (Knopf), Geschwindigkeitsknopf (Potentiometer) |
| Externes Signal | UP/DOWN-Einstellung, Analogeingang, Multi-Speed, externes Bedienfeld, serielle Kommunikation | |
| Start- und Stopp-Steuersignal | Integriertes Bedienfeld | RUN- und STOP-Tasten |
| Externes Signal | Logikeingangsklemme, externes Bedienfeld, serielle Kommunikation | |
| Eigenschaften des Steuerkreises | ||
| Interne Stromversorgung vorhanden | 10V 24V | 10 VDC ± 5 %, maximaler Strom 10 mA, für Referenzpotentiometer 24 VDC ± 5 %, maximaler Strom 100 mA, für Logikeingangsport |
| Analoger Eingang | AI1 | Spannungsanalogeingang: 0–5 VDC oder 0–10 VDC, Impedanz beträgt 30 kOhm Aktueller Analogeingang: 0/4–20 mA DC, Impedanz beträgt 250 Ω Auflösung: 10-Bit-A/D-Wandlung Werkseinstellung: 0-5 VDC Spannungseingang |
| AI2 | Spannungsanalogeingang: 0-10 VDC oder PTC-Sondeneingang Auflösung: 10-Bit-A/D-Wandlung | |
| Logikeingang | LI1-LI8 | 0-24VDC-Stromversorgung Positive Logik (Quelle) und negative Logik (Senke) sind optional und die Werkseinstellung ist negative Logik Vorwärts-, Rückwärts-, Lauf-, Fehler-Reset-, Multi-Speed- und weitere 69 Funktionen sind optional 220-V-0,4-2,2-kW- und 380-V-0,4-1,5-kW-Produkte haben nur 6 Kanäle: LI1-LI6 |
| AI1, AI2 Erzwungene gültige Eingabe | Bei Wechselrichtern unter 11 kW (einschließlich) können AI1 und AI2 als Logikeingänge eingestellt werden. F309 und F310 sind erzwungen gültige Eingänge und ihre Konfigurationsfunktionen sind beim Einschalten immer gültig. | |
| Analoger Ausgang | AO1, AO2 | Spannungsanalogausgang: 0-10 VDC, minimale Lastimpedanz beträgt 470 Ω Aktueller Analogausgang: 0/4–20 mA, maximale Lastimpedanz beträgt 700 Ω Auflösung: 8 Bit Ausgangsfrequenz, Ausgangsstrom, Geschwindigkeitseinstellung, serielle Ausgangsdaten und andere Funktionen sind optional 220-V-0,4-2,2-kW- und 380-V-0,4-1,5-kW-Produkte verfügen nur über einen Analogausgang, nämlich AO1 |
| Logikausgang | LO、CLO | Offener Kollektor, maximaler Strom 100 mA, maximale Spannung 30 VDC Logikausgang oder Impulsausgang optional, Werkseinstellung ist Logikausgang Ausgangsfrequenz, Ausgangsstrom, Geschwindigkeitseinstellung und weitere Ausgangsfunktionen optional |
| Relaisausgang | T1A, T1B, T1C T2A, T2B, T2C | T1A normalerweise offen, T1B normalerweise geschlossen, T1C gemeinsamer Punkt T2A normalerweise offen, T2B normalerweise geschlossen, T2C gemeinsamer Punkt Kontaktkapazität: 5A@250VAC, 5A@30VDC Fehler, Alarm, Ankunft der eingestellten Frequenz und andere Funktionen sind optional T1A ist standardmäßig auf Fehler eingestellt, T2A ist standardmäßig auf Betrieb eingestellt 220-V-0,4-2,2-kW- und 380-V-0,4-1,5-kW-Produkte haben nur einen Relaisausgang, d. h. TA TB TC |
| Serielle Kommunikation | MODBUS-RTU, 2-Draht RS-485, Terminalschnittstelle | |
| Elektrische Eigenschaften | |
| AC-Antriebsschutz | Eingangsphasenausfallschutz, Ausgangsphasenausfallschutz, Unterlasterkennung, Überdrehmomentschutz, Unterspannungsschutz, Überspannungsschutz, Überstromschutz, Überhitzungsschutz, Phasenkurzschlussschutz |
| Motorschutz | Überhitzungsschutz des Motors, Motorstrombegrenzung, Motorüberlastung, Motorkurzschluss |
| Elektrische Eigenschaften | |||
| Schutzstufe | IP20 | Umgebungsfeuchtigkeit | 95 % keine Kondensation oder Wasseransammlung |
| Arbeits-/Lagertemperatur | -10~40°C/-20~60°C | Höhe | Unter 1000m |
| Kühlmethode | Zwangsluftkühlung | Installationsort | Innen |
