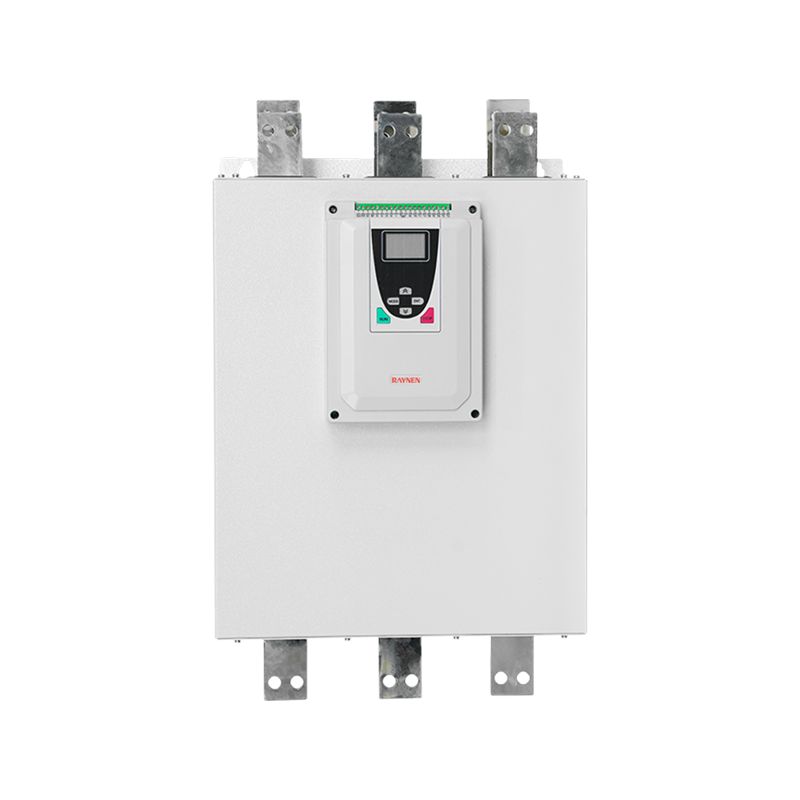

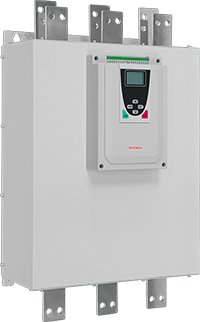

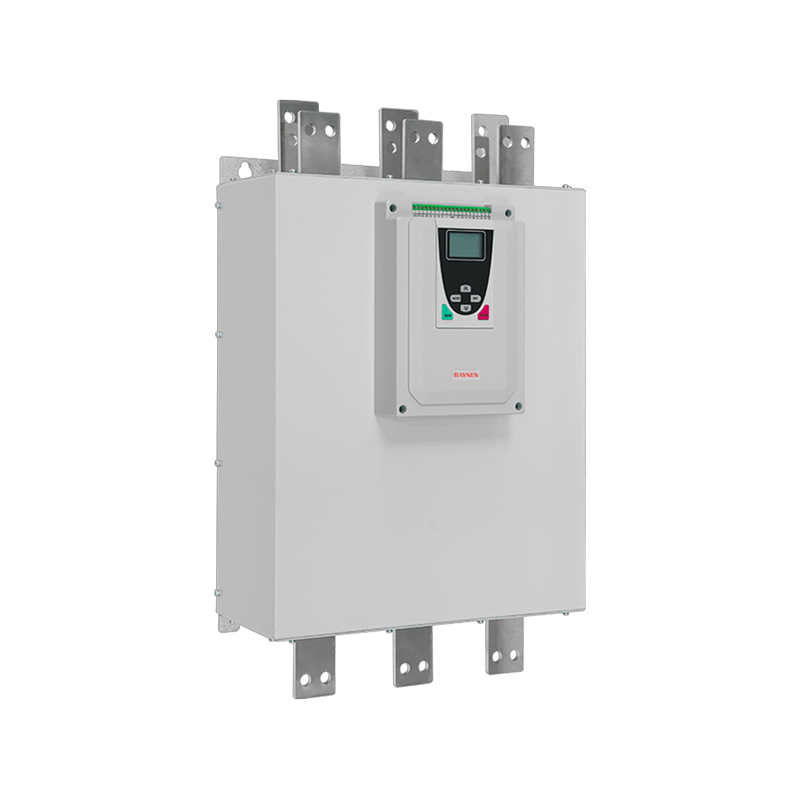

Produktzusammenfassung
Spezifikationen
 | Parametrisch | |
| Modell | RSE-T3-400-E~ RSE-T3-500-E | |
| Bypass-Typ | Externer Bypass-Typ | |
| Spannung | 380V | |
| Adaptive Motorleistung (kW) | 400/450/500 | |
| Nennausgangsstrom (A) | 800/900/1000 | |
| Abmessungen (mm) | 675*410*228 | |
| Einbaugröße (mm) | 536*340 | |
Produktmerkmale
| Hervorragende Qualität |  | Fernbedienung |  |
| • Alle Leistungsindikatoren werden sorgfältig entwickelt und streng getestet • Schutz auf allen Ebenen • Einfache Installation und Integration in das Steuerungssystem | • Kommunikationsfunktionen werden für Fernsteuerungs-, Überwachungs- und Einstellfunktionen verwendet • Über die RS485-Standardschnittstelle können Sie eine Verbindung zu PC und SPS herstellen | ||
| Bypass-Schütz, Verlust reduzieren |  | Praktische Tastatur |  |
| • Am Ende des Startvorgangs startet das Bypass-Schütz • Die Hitze im Anlasser wird reduziert und der Verlust minimiert • Alle Schutzfunktionen bleiben wirksam (Überhitzung, Überlastung, Unterlast usw.) | • Verwenden Sie die einfach und intuitiv zu bedienende Tastatur, um die Motordaten anzupassen • Die englische Tastatur erleichtert die Bedienung | ||
| Verlustarmes Design |  | Bequemer |  |
| RDS kann den Betriebszustand des Motors auf folgende Weise kontinuierlich verbessern: • Adaptive Sanftanlauf-Steuerungstechnologie wird eingesetzt, um sicherzustellen, dass die Motorgeschwindigkeitskurve gleich bleibt gleichmäßig und kontinuierlich und monoton ansteigend in jedem Zustand, ohne Geschwindigkeitswendepunkt • Reduziert mechanische und hydraulische Belastungen • Reduzieren Sie die Belastung des Stromverteilungssystems (Spannungsspitze, Überstrom). | • RS485、Modbus-Kommunikation • Obere Verkabelung, einfach anzuschließen | ||
| Anwendbare Leistung |  | ||
| • Beantragen Sie ein breites Spektrum an Generatoren für die Stromversorgung | |||
Die direkte Verbindung vereinfacht die Verkabelung
Verkabelung und Anschlüsse
Modellnomenklatur
Auswahltabelle
| Modell (380V) | Adaptive Motorleistung ( kW ) | Ich raus (A) | Abmessungen H*B*T (mm) | Einbaugröße (mm) | |
| H1*W1 | Blende | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Leistung und Konfiguration
| Elektrische Eigenschaften | |
| Nennbetriebsspannung | Dreiphasig 380 V ±15 % |
| Nennbetriebsfrequenz | 50Hz oder 60Hz (bitte vor der Bestellung angeben) |
| Anzahl der gesteuerten Phasen | 3 |
| Anwendbarer Motor | Mauskäfig-Dreiphasen-Induktionsmotor/Asynchronmotor |
| Startfrequenz | Abhängig von der Belastung wird empfohlen, unter normalen Bedingungen nicht mehr als 10 Mal pro Stunde zu starten und anzuhalten, bei starker Belastung höchstens 6 Mal |
| Startmethode | Spannungsrampe, Stromrampe, Strombegrenzung, Tippbetrieb, Spannungsrampe, Strombegrenzung, plötzliche Sprungspannungsrampe |
| Stop-Methode | Freier Stopp, sanfter Stopp |
| Schutzfunktion | Phasenausfallschutz, Überstromschutz, Überlastschutz, Stromungleichgewichtsschutz, Überhitzungsschutz, Start-Timeout-Schutz usw. |
| Umwelteigenschaften | |
| Betriebstemperatur | -10℃~40℃ (bei 40℃~60℃ muss die Kapazität reduziert werden) |
| Lagertemperatur | -25℃~70℃ |
| Relative Luftfeuchtigkeit | 95 % keine Kondensation oder Tropfen |
| Höhe | Unter 1000 m (1000–3000 m müssen die Kapazität reduzieren) |
| Kühlmethode | Natürliche Luftkühlung |
| Installationsmethode | Wandmontiert |
| Andere | Kein brennbares, explosives oder korrosives Gas, kein leitfähiger Staub oder Metallpulver |
| Standards und Zertifizierung | |
| Umsetzungsstandards | GB/T14048.6 |
| Zertifizierung | CCC |
| Eigenschaften des Steuerkreises | |
| Bypass -01, 02 | 01, 02 starten und schließen nach Abschluss, um das Bypass-Schütz zu steuern. (Diagramm) |
| Ausgabe ausführen -03, 04, 05 | 03, 04, 05 sind allesamt programmierbare Relaisausgänge und die Verzögerungszeit wird durch Code f4 eingestellt. Die Ausgabefunktion wird durch den Code FE festgelegt und geschlossen, wenn die Ausgabe gültig ist. |
| Fehlerausgang -06, 07, 08 | 06, 07, 08 sind programmierbare Fehlerrelaisausgänge. Sie werden geschlossen, wenn ein Fehler auftritt oder der Strom ausgeschaltet ist, und sie werden geöffnet, wenn der Strom eingeschaltet ist. |
| Analoger Ausgang -09, 10 | 09, 10 können die aktuellen Informationen messen, die sich mit der Last ändern. 400 % Ausgang 4 ~ 20 mA Kalibrierungswert, Berechnungsformel: D = 400/16(1x-4). lx ist der tatsächliche Messwert (mA). Motorstrom (%). |
| Sofortstopp-Eingang -11 | 11 und gemeinsame Abschaltung stoppen den Motor sofort (oder schalten Sie andere normale Schließpunkte in Reihe). |
| Sanftstopp-Eingang -12 | 12 und die gemeinsame Trennung sorgen für einen sanften Stopp des Motors (oder einen freien Stopp). |
| Beginnen Sie mit der Eingabe -13 | 13 und gemeinsames Schließen lassen den Motor laufen |
| Gewöhnlich -14, 15 | Gewöhnlich terminal for input signal |
| RS485 -16, 17, 18 | RS485-Kommunikationsanschluss, Anschluss mehrerer Softstarter. 16 ist Kommunikation, Erdung |
| PE -19 | Erdungsklemme |
