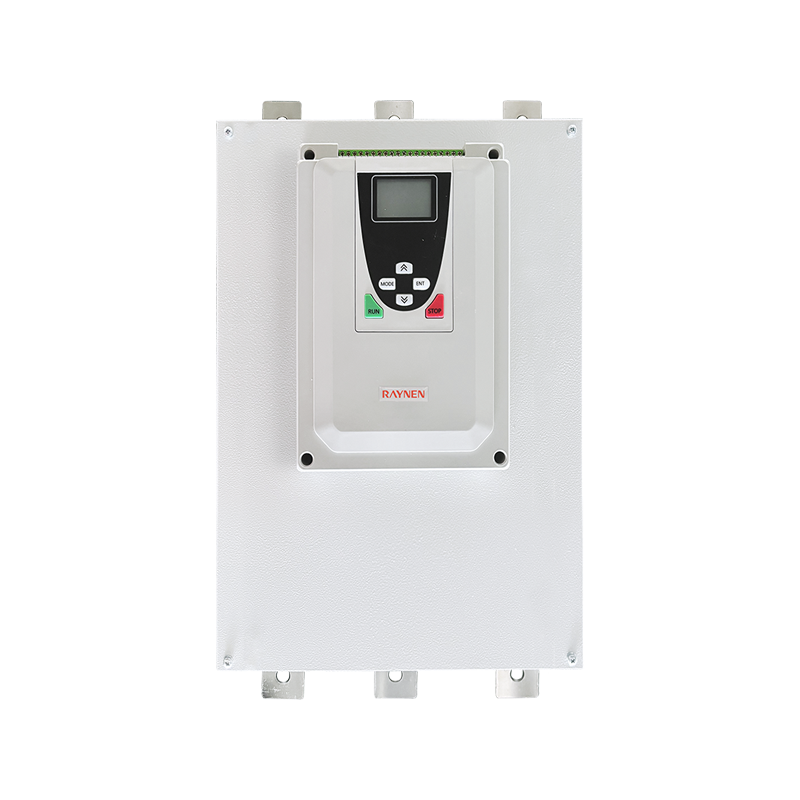

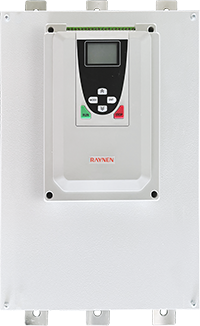

Produktzusammenfassung
Spezifikationen
 | Parametrisch | |
| Modell | RSE-T3-132-O ~ RSE-T3-200-O | |
| Bypass-Typ | Online-Bypass-Typ | |
| Spannung | 380V | |
| Adaptive Motorleistung (kW) | 132/160/185/200 | |
| Nennausgangsstrom (A) | 264/320/370/400 | |
| Abmessungen (mm) | 574*348*248 | |
| Einbaugröße (mm) | 493*280 | |
Produktübersicht
| | Unabhängige Steuerstromversorgung (220VAC), Parametrierung auch ohne Stromversorgung (380V) möglich |
| | Nach dem Entfernen des Bypass-Schützes gibt es keine Kontaktbegrenzung des Schützes und die Lebensdauer ist länger |
| | Kompatibel mit externen Schützen, flexibler einsetzbar und für ein breiteres Anwendungsspektrum geeignet |
 | Kann nicht-traditionelle Motorlasten wie Motorheizungen, ohmsche Lasten und Transformatorlasten antreiben |
 | Es kann Halbleiterschütze perfekt ersetzen und bietet zusätzlich Sanftanlauf- und Sanftstoppfunktionen |
 | Unterstützt den internen Anschluss von Motoren, geeignet für Motoren mit größeren Spezifikationen |
Verkabelung und Anschlüsse
Modellnomenklatur
Auswahltabelle
| Modell (380V) | Adaptive Motorleistung ( kW ) | Ich raus (A) | Abmessungen H*B*T (mm) | Einbaugröße (mm) | |
| H1*W1 | Blende | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Leistung und Konfiguration
| Elektrische Eigenschaften | |
| Nennsteuerstromversorgung | Einphasig 220 VAC ±15 %, 50/60 Hz |
| Nennspannung der Stromversorgung | Dreiphasig 380 V ~ 480 V (-10 % ~ 15 %) |
| Nennfrequenz der Stromversorgung | 50Hz oder 60Hz |
| Anzahl der gesteuerten Phasen | 3 |
| Anwendbarer Motor | Dreiphasen-Induktionsmotor/Asynchronmotor mit Käfigläufer |
| Startfrequenz | Hängt von den Lastbedingungen ab. Es wird empfohlen, unter normalen Bedingungen nicht mehr als 10 Mal pro Stunde und bei starker Belastung nicht mehr als 6 Mal pro Stunde zu starten und zu stoppen |
| Startmodus | Spannungsrampe, Stromrampe, Strombegrenzung, Tippbetrieb, Spannungsrampe, Strombegrenzung, plötzliche Sprungspannungsrampe |
| Stoppmodus | Freier Stopp, sanfter Stopp |
| Schutzfunktion | Phasenausfallschutz, Überstromschutz, Überlastschutz, Stromungleichgewichtsschutz, Überhitzungsschutz, Start-Timeout-Schutz, Unterspannungs-/Überspannungsschutz, Start-Überfrequenzschutz, Hochstromschutz, Thyristor-Durchbruchschutz, Leistungsumkehrschutz, Verdrahtungsfehlerschutz usw. |
| Umwelteigenschaften | |
| Betriebstemperatur | -10℃ ~ 40℃ (bei 40℃ ~ 60℃ muss die Kapazität reduziert werden) |
| Lagertemperatur | -25℃ ~ 70℃ |
| Relative Luftfeuchtigkeit | 95 % keine Kondensation oder Tropfen |
| Höhe | Unter 1000 m (1000–3000 m müssen die Kapazität reduzieren) |
| Kühlmethode | Zwangsluftkühlung |
| Installationsmethode | Wandmontiert |
| Andere | Keine brennbaren, explosiven oder korrosiven Gase, kein leitfähiger Staub oder Metallpulver |
| Standards und Zertifizierung | |
| Umsetzungsstandards | GB/T14048.6 |
| Zertifizierung | CCC |
