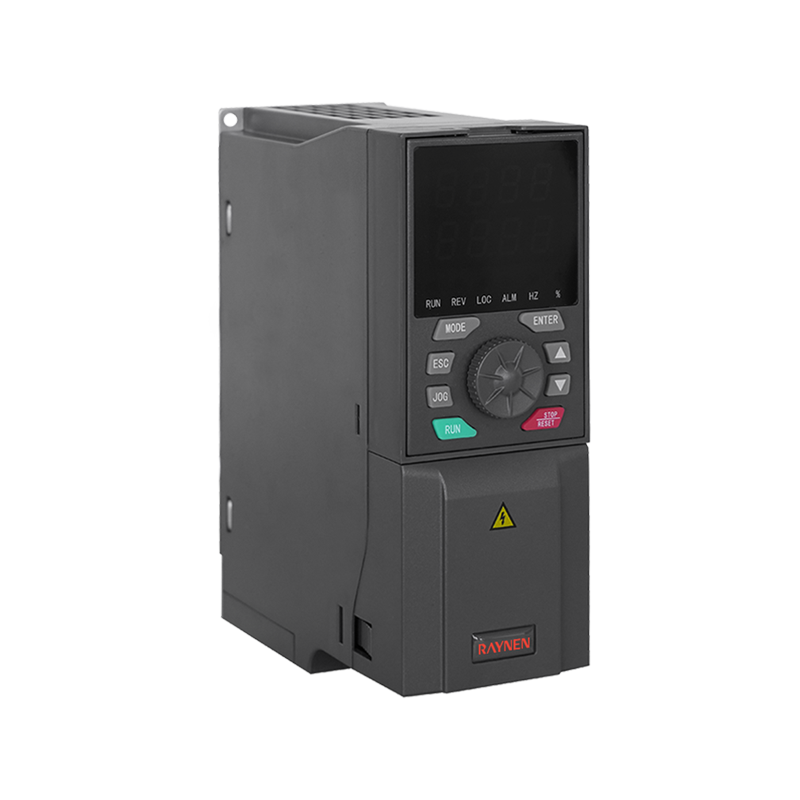

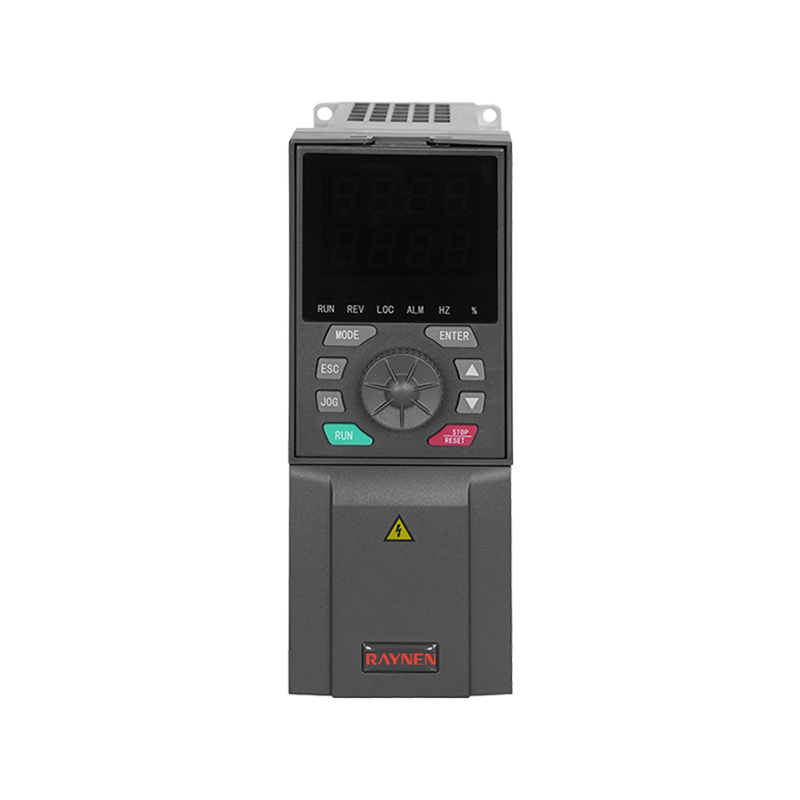

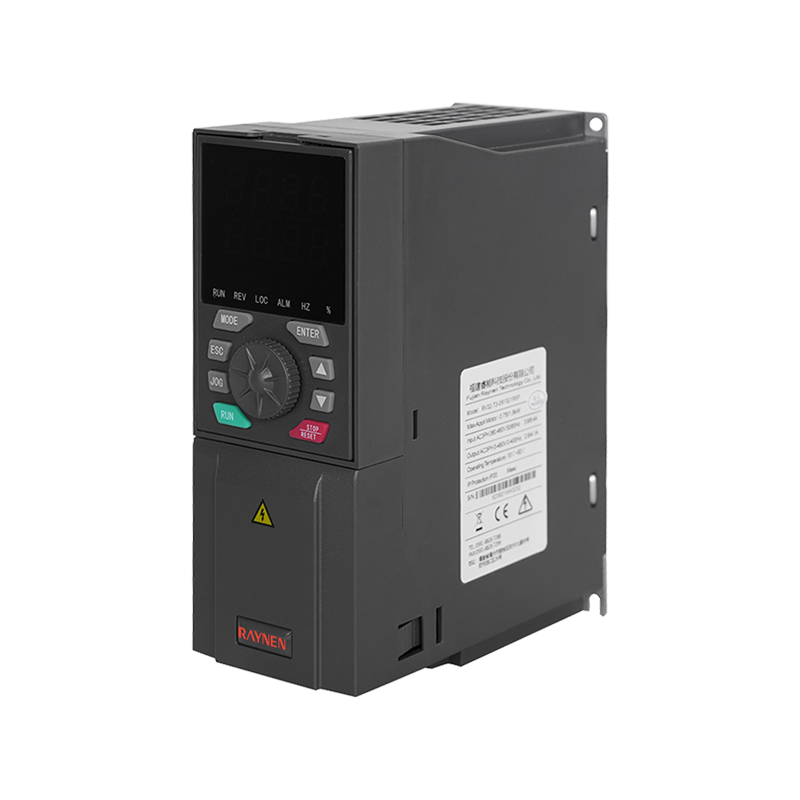

Produktzusammenfassung
Sinn und Einfachheit

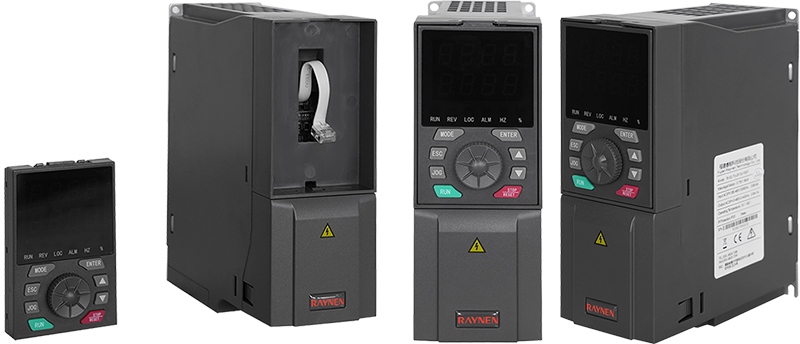

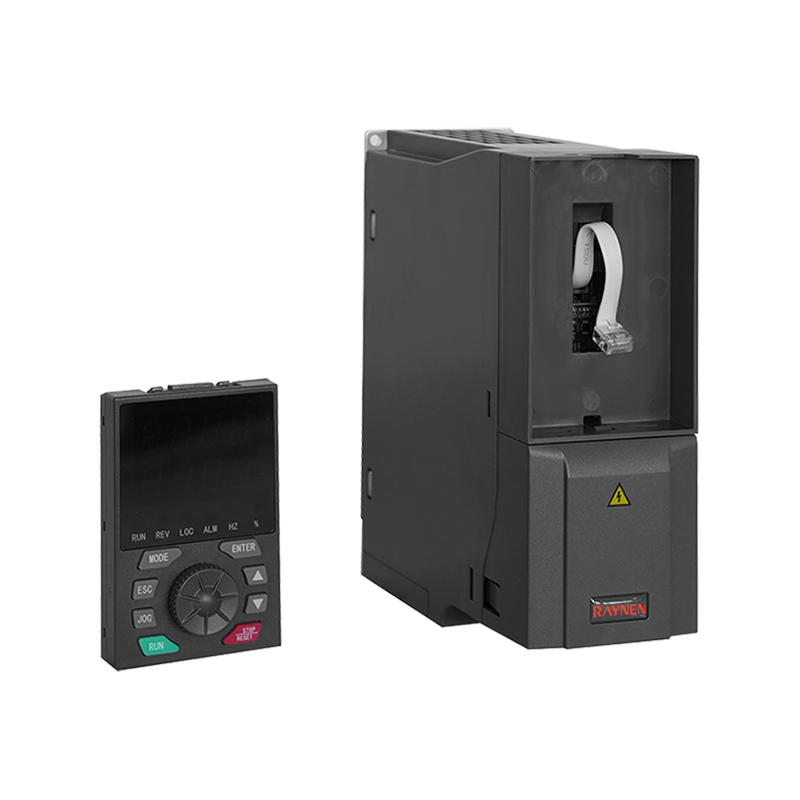

| | Die externe Tastatur unterstützt Double-Line | | Vierschichtiges Leiterplattendesign, dreimal Schutzlackierung |
| | Vollautomatische Fertigproduktprüfung unter Last | | Doppelte CPU sorgt für einen stabileren Betrieb |
| | Geradlinige und breite Zahnoberfläche zur Wärmeableitung, Arbeiten bei hohen Temperaturen | | Reifung bei hoher Temperatur von 60 Grad für 48 Stunden |
| Parametrisch | ||
 | Modell | RVE32-T3-0R7G/1R5P ~ RVE32-T3-3G/4P |
| Spannung | 380V | |
| P-Nennwert (kW) | 0,75/1,5/2,2/3/4 | |
| Nenneingangsstrom (A) | 3,6/6,4/8,7/10,9/14 | |
| Nennausgangsstrom (A) | 2,6/4,1/5,5/6,9/9,5 | |
| Abmessungen (mm) | 206*76,5*168,5 | |
| Einbaugröße (mm) | 195*66,5 | |
Parametereinstellungen

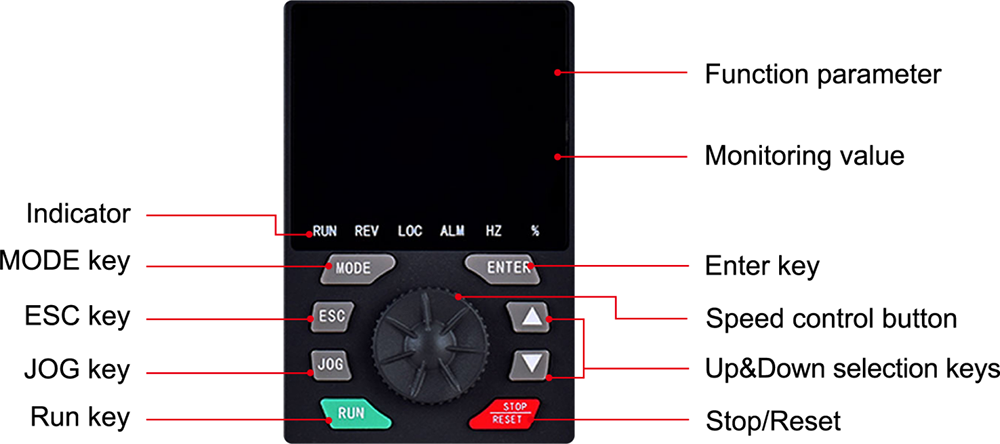

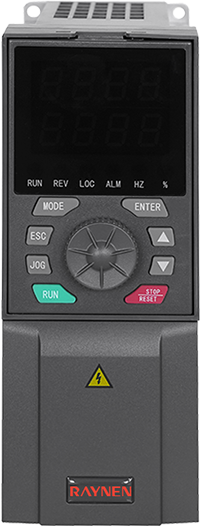

Anweisungen zur Bedienung der Tastatur
Modellnomenklatur
Auswahltabelle Dreiphasiger T3-Typ (Kunststoffgehäuse)
| Wechselrichtermodell | G-Typ-Maschine (schwere Last) | P-Typ-Maschine (leichte Last) | Abmessungen (mm) | Einbaugröße (mm) | ||||||||
| Ich in (A) | Ich raus (A) | P-Nennwert (kW) | Ich in (A) | Ich raus (A) | P-Nennwert (kW) | H | W | D | H1 | W1 | Blende | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Hinweise: Für 380-V-Frequenzumrichter sind Produkte mit 37 kW und darunter standardmäßig mit einer eingebauten Bremseinheit ausgestattet, 45 kW–185 kW können mit einer eingebauten Bremseinheit ausgestattet werden, 200–800 kW können mit einer externen Bremseinheit ausgestattet werden.
Leistung und Konfiguration
| Grundlegende Anwendungsfunktionen | |
| Niederfrequente Drehmomentverstärkung | Die Spannungsverstärkung und die Drehmomentverstärkung können das Niederfrequenzdrehmoment der V/F-Steuerung und der geschwindigkeitssensorlosen Drehmomentsteuerung jeweils um etwa 0,1 % bis 30,0 % erhöhen. |
| V/F-Kurve | Lineartyp, Mehrpunkttyp |
| Beschleunigungs-/Verzögerungskurve | Lineare oder S-förmige Beschleunigung und Verzögerung: Drei Gruppen von Beschleunigungs- und Verzögerungszeiten: Beschleunigungs- und Verzögerungszeitbereich: 0–3200 s |
| Automatische Spannungsregelung (AVR) | Wenn sich die Netzspannung ändert, kann die Ausgangsspannung automatisch konstant gehalten werden |
| Eingebaute PID | Regelungssystem mit geschlossenem Regelkreis, das eine Prozesssteuerung einfach realisieren kann |
| Gleichstrombremsung | Gleichstrombremsung range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jog-Steuerung | Der Motor kann sofort gestartet und gestoppt werden; Einstellbereich der Tippfrequenz: 0,0–20,0 Hz; Jog-Stop-Modus: Verzögerung/Frei/Gleichstrombremsung |
| Frequenzsprung | Es können drei Sprungfrequenzpunkte und entsprechende Sprungfrequenzbereiche eingestellt werden, um zu verhindern, dass der Wechselrichter in diesem Frequenzband läuft |
| Mehrgeschwindigkeit | Bis zu 15 können über 4 Logikeingangsports eingestellt werden = Betriebsfrequenz |
| Eingabesummierung | Nutzen Sie das algebraische Operationsergebnis von 2 Analogeingängen als Frequenzeinstellung, um die Frequenzeinstellung flexibler zu gestalten |
| Umschalten zwischen 2 Motorparametersätzen | Zwei Sätze von Motorparametern können frei eingestellt und umgeschaltet werden, um sie an den aktuell angetriebenen Motor anzupassen |
| Wechselrichterschutz | Eingangs-/Ausgangsphasenausfallschutz, Unterlasterkennung, Überdrehmomentschutz, Unterspannungsschutz, Überspannungsschutz, Überstromschutz, Überhitzungsschutz, Phase-zu-Phase-Kurzschlussschutz |
| Motorschutz | Überhitzungsschutz des Motors, Motorstrombegrenzung, Motorüberlastung, Motorkurzschluss |
| Elektrische Eigenschaften | |
| Eingangsspannung | Dreiphasiger Wechselstrom, 380–480 V, 50/60 Hz |
| Ausgangsspannung | 0–100 % Eingangsspannung, 0,5 Hz–400 Hz |
| Steuermodus | Konstantes Drehmoment V/F, quadratische Last V/F, sensorlose Vektorregelung, Energiesparmodus |
| Schaltfrequenz | 1,5 kHz-12 kHz Die Funktion zur automatischen Anpassung der Schaltfrequenz ist einstellbar: Bei steigender Temperatur wird die Schaltfrequenz automatisch reduziert Wenn die Temperatur wieder normal ist, kehrt die Schaltfrequenz auf den Anfangswert zurück |
| Überstromfähigkeit | 150 % Nennausgangsstrom 60 s, 200 % Nennausgangsstrom 2 s |
| Steuersignal | ||
| Frequenzeinstellungssignal | Integriertes Bedienfeld | Membranschalter (Knopf), Geschwindigkeitsknopf (Potentiometer) |
| Externes Signal | UP/DOWN-Einstellung, Analogeingang, Multi-Speed, externes Bedienfeld, serielle Kommunikation | |
| Start- und Stopp-Steuersignal | Integriertes Bedienfeld | RUN- und STOP-Tasten |
| Externes Signal | Logikeingangsklemme, externes Panel, serielle Kommunikation | |
| Eigenschaften des Steuerkreises | ||
| Interne Stromversorgung vorhanden | 10V 24V | 10 VDC ± 5 %, maximaler Strom 10 mA, für Referenzpotentiometer 24 VDC ± 5 %, maximaler Strom 100 mA, für Logikeingangsport |
| Analoger Eingang | AI1 | Spannungsanalogeingang: 0–5 VDC oder 0–10 VDC, Impedanz beträgt 30 kOhm Aktueller Analogeingang: 0/4–20 mA DC, Impedanz beträgt 250 Ω Auflösung: 10-Bit-A/D-Wandlung Werkseinstellung: 0-5 VDC Spannungseingang |
| AI2 | Spannungsanalogeingang: 0-10 VDC oder PTC-Sondeneingang Auflösung: 10-Bit-A/D-Wandlung | |
| Logikeingang | LI1-LI8 | 0-24VDC-Stromversorgung Positive Logik (Quelle) und negative Logik (Senke) sind optional und die Werkseinstellung ist negative Logik Vorwärts-, Rückwärts-, Lauf-, Fehler-Reset-, Multi-Speed- und weitere 69 Funktionen sind optional Produkte unter 15 kW (einschließlich) haben nur LI1-LI6 |
| AI1, AI2 Erzwungene gültige Eingabe | Bei Wechselrichtern unter 15 kW (einschließlich) können AI1 und AI2 als Logikeingänge eingestellt werden. F309 und F310 sind erzwungen gültige Eingänge und ihre Konfigurationsfunktionen sind beim Einschalten immer gültig. | |
| Analoger Ausgang | AO1, AO2 | Spannungsanalogausgang: 0-10 VDC, minimale Lastimpedanz beträgt 470 Ω Aktueller Analogausgang: 0/4–20 mA, maximale Lastimpedanz beträgt 700 Ω Auflösung: 8 Bit Ausgangsfrequenz, Ausgangsstrom, Geschwindigkeitseinstellung, serielle Ausgangsdaten und andere Funktionen sind optional |
| Logikausgang | LO、CLO | Offener Kollektor, maximaler Strom 100 mA, maximale Spannung 30 VDC Logikausgang oder Impulsausgang optional, Werkseinstellung ist Logikausgang Ausgangsfrequenz, Ausgangsstrom, Geschwindigkeitseinstellung, serielle Ausgangsdaten und andere Ausgangsfunktionen optional |
| Relaisausgang | T1A, T1B, T1C T2A, T2B, T2C | T1A normalerweise offen, T1B normalerweise geschlossen, T1C gemeinsamer Punkt T2A normalerweise offen, T2B normalerweise geschlossen, T2C gemeinsamer Punkt Kontaktkapazität: 5A@250VAC, 5A@30VDC Fehler, Alarm, Ankunft der eingestellten Frequenz und andere Funktionen sind optional T1A ist standardmäßig auf Fehler eingestellt, T2A ist standardmäßig auf Betrieb eingestellt |
| Serielle Kommunikation | MODBUS-RTU, 2-Draht RS-485, Terminalschnittstelle | |
| Elektrische Eigenschaften | |
| AC-Antriebsschutz | Eingangsphasenausfallschutz, Ausgangsphasenausfallschutz, Unterlasterkennung, Überdrehmomentschutz, Unterspannungsschutz, Überspannungsschutz, Überstromschutz, Überhitzungsschutz, Phasenkurzschlussschutz |
| Motorschutz | Überhitzungsschutz des Motors, Motorstrombegrenzung, Motorüberlastung, Motorkurzschluss |
| Elektrische Eigenschaften | |||
| Schutzniveau | IP20 | Umgebungsfeuchtigkeit | 95 % keine Kondensation oder Wasseransammlung |
| Arbeits-/Lagertemperatur | -10~40°C/-20~60°C | Höhe | Unter 1000m |
| Kühlmethode | Zwangsluftkühlung | Installationsort | Innen |
