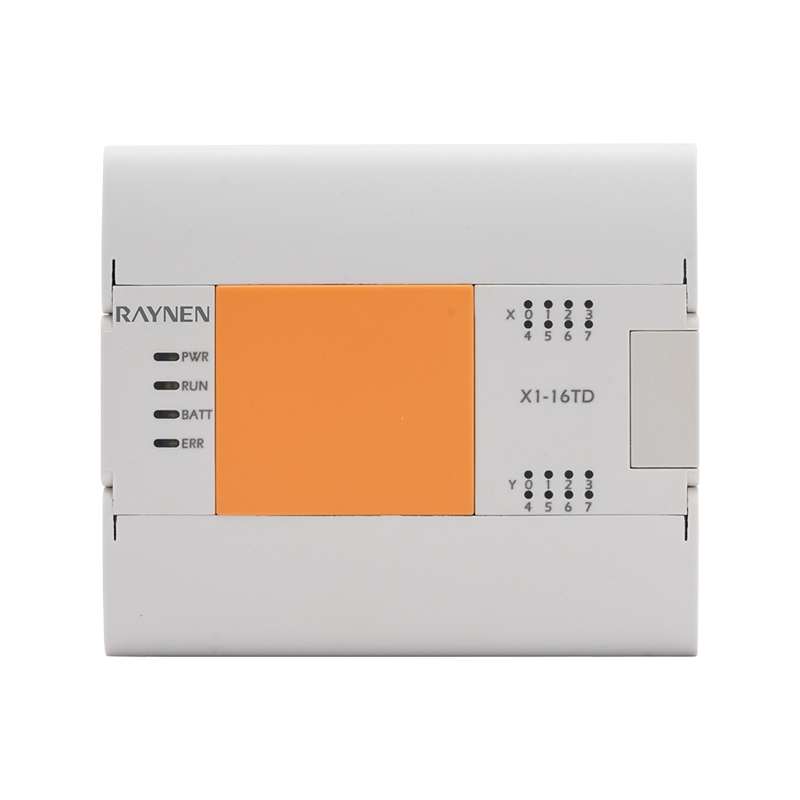

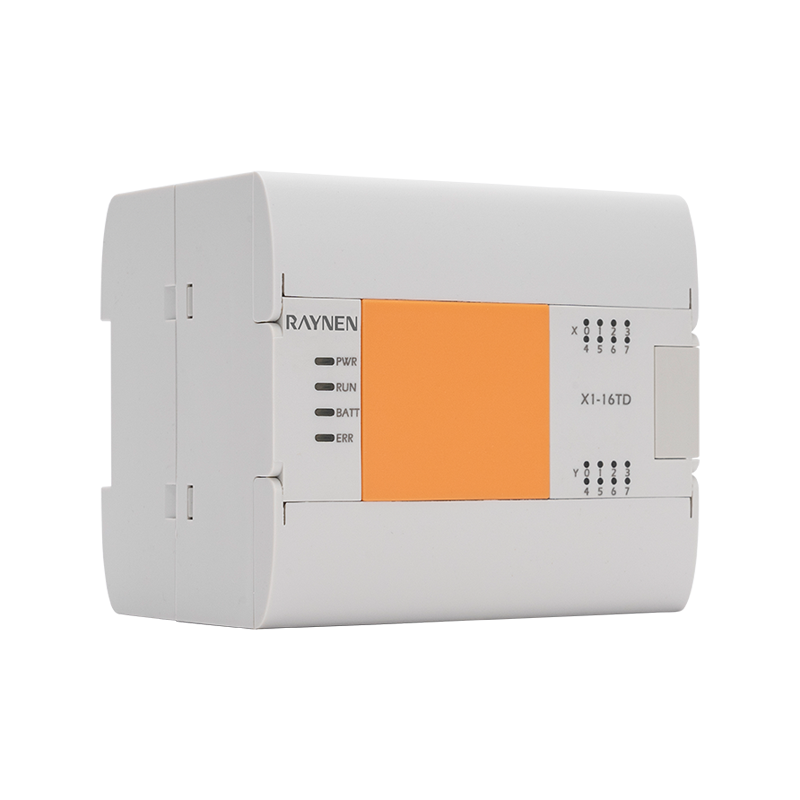

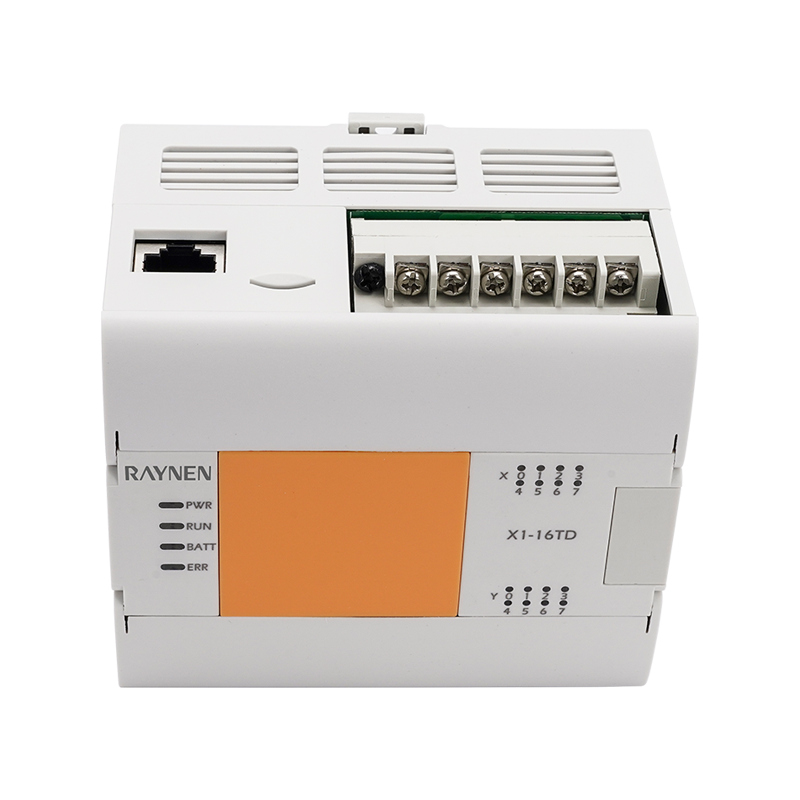

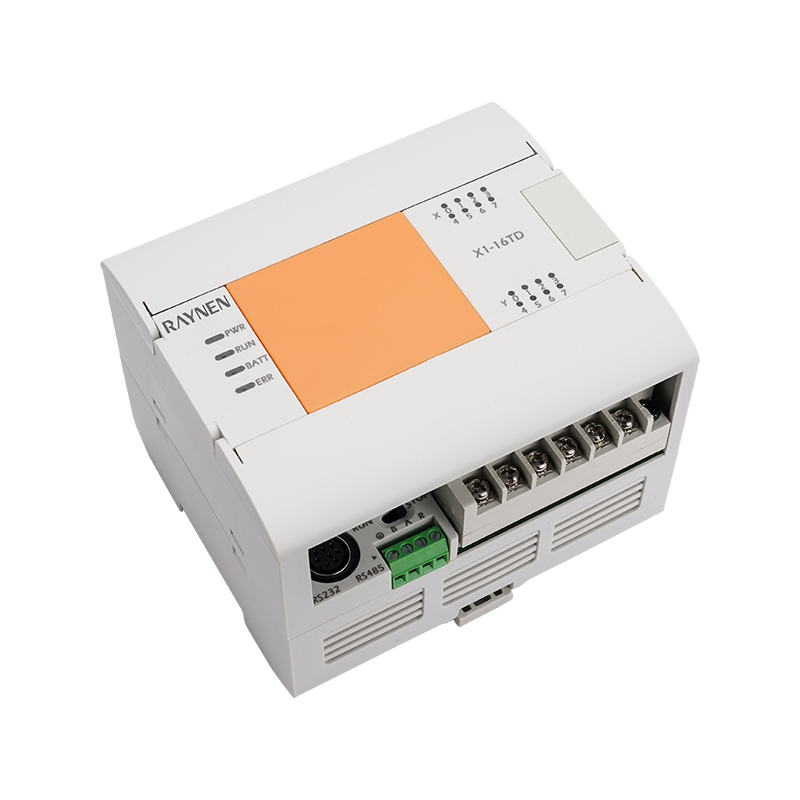

Produktzusammenfassung
|
| • Mit einfachen Bewegungssteuerungsfunktionen wie Impulsausgabe und Hochgeschwindigkeitszählung • Mit Hochgeschwindigkeitszählung, 3-Achsen-100-kHz-Hochgeschwindigkeitsimpulsausgang und anderen Bewegungssteuerungsfunktionen (optional) • Echtzeituhr, permanente Datenspeicherung bei ausgeschaltetem Gerät • Unterstützt ein BD-Board |
Vorteil
| | | |
| Schnittstelle | Eingabe/Ausgabe | BD-Board |
| Integrierter Netzwerkanschluss RS232/485 | 2-Kanal-Schnellzähler 2-Achsen-60K-Hochgeschwindigkeitsimpuls 3-Achsen-100-kHz-Hochgeschwindigkeitsimpuls (optional) | Unterstützt 1 BD-Karte |

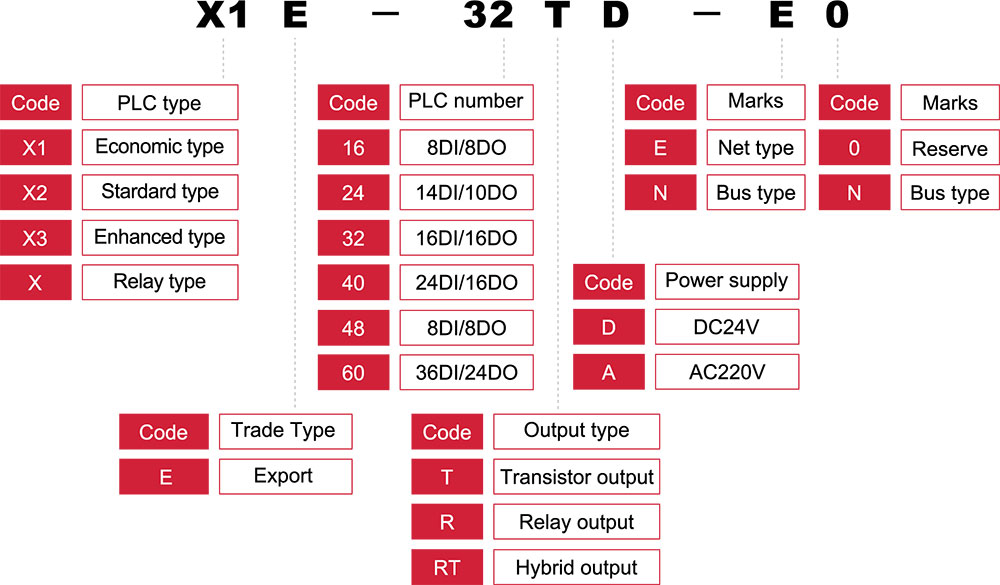

Modellnomenklatur

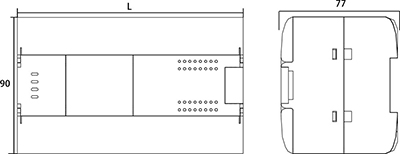

Produktgröße (Einheit: mm)
 |
|
Parameter
| Artikel | Leistungsangaben | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Stromverbrauch | 6W | 7W | 8W | 9W | 11W |
| Versorgungsspannung | DC24V | ||||
| Versorgungsspannung range | DC20,4~28,8V | ||||
| Momentan zulässig Stromausfallzeit | Bei vorübergehenden Stromausfällen unter 5 ms wird der Betrieb fortgesetzt | ||||
| Sicherung der Stromversorgung | 60V 2A | ||||
| Stoßstrom | 12 A, 0,5 ms unter / 28,8 V DC | ||||
| DC24V-Stromversorgung | Unter 300 mA | ||||
| Temperatur der Arbeitsumgebung | -10℃~60℃ (horizontale Installation), -10℃~50°℃ (vertikale Installation) | ||||
| Temperatur der Transportumgebung | -20℃~ 80°C | ||||
| Relative Luftfeuchtigkeit der Umgebung | 5~95 %, nicht kondensierend (RH-Stufe 2, konform zu lEC61131-2) | ||||
| Schutzniveau | IP20 | ||||
| Elektromagnetische Verträglichkeit | Geräuschunterdrückung, konform zu EC61000-6-2 | ||||
| Mechanische Ebene (Vibration) | IEC60068, Teil2-6/10up58Hz | ||||
| Spannung standhalten | AC1,5 kV 1 Minute, zwischen jeder Klemme und der Erdungsklemme | ||||
| AC500V 1 Minute, zwischen jeder Klemme und der Erdungsklemme | |||||
| Isolationswiderstand | Nach der Messung mit einem DC500V-Isolationswiderstandsmessgerät beträgt der Widerstand zwischen jedem Anschluss und dem Erdungsanschluss mehr als 5 MΩ | ||||
| Erdung | Erdung vom Typ D (Erdungswiderstand: weniger als 100 Ω), gemeinsame Erdung mit dem Starkstromsystem nicht zulassen | ||||
| Nutzungsumgebung | Kein korrosives, brennbares Gas, leitfähiger Staub (Staub) ist nicht schwerwiegend | ||||
| Einsatzhöhe | 2000 m unter (Kann nicht in einer Umgebung mit einem Druck über dem atmosphärischen Druck verwendet werden, da es sonst zu Problemen kommen kann) | ||||
| Artikel | Leistungsangaben | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Nummer eingeben | 8 | 14 | 16 | 24 | 36 | |
| Highspeed-Nummer | Signalphase 60 kHz (2 Wege) AB-Phase 30 kHz (1 Weg) | |||||
| Eingangsverbindungstyp | Abnehmbarer Klemmenblock (M3-Schraube) | |||||
| Eingabetyp | Senkentyp/Quellentyp | |||||
| Eingangssignalspannung | Gleichstrom: DC20,4 V ~ 28,8 V | |||||
| Eingangsimpedanz | X0-X2 | 2,4K | ||||
| X3 oben | 5,6K | |||||
| Ein Eingangsinduktivitätsstrom | X0-X2 | 5mA oben | ||||
| X3 oben | 2,4 mA oben | |||||
| AUS Eingangsinduktivitätsstrom | 1mA unten | |||||
| Reaktionszeit der Eingabe | Nicht länger als 4,5 ms | |||||
| Eingangssignalform | Kein Spannungskontakteingang | |||||
| Senkeneingang: NPN-Transistor mit offenem Kollektor | ||||||
| Isolierung der Eingangsschleife | Quelleneingang: PNP-Transistor mit offenem Kollektor | |||||
| Optokoppler-Isolation | ||||||
| Anzeige von Eingabeaktionen | Die LED auf dem Panel leuchtet, wenn der Optokoppler angesteuert wird | |||||
| Artikel | Leistungsangaben | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Ausgabenummer | 8 | 10 | 16 | 20 | 24 | |
| Pulsfrequenz (Max) | Einzelterminal, 2 Wellen, 60 kHz | |||||
| Ausgangsverbindungstyp | Abnehmbarer Klemmenblock (M3-Schraube) | |||||
| Ausgabetyp | Transistor-/Drain-Ausgang | |||||
| Externe Stromversorgung | DC5~30V | |||||
| Maximale Belastung | Widerstandslast | 0,5 A/Einzelpunkt; 0,8 A/4 Punkte | ||||
| Induktive Last | 12W/DC24V | |||||
| Lampenlast | Hohe Geschwindigkeit: 2 W/DC24 V, gemeinsam: 5 W/DC24 V | |||||
| Mittlere Belastung | 5mA (DC5 ~24V) | |||||
| Offener Leckstrom | 0,1mA unten/DC30V | |||||
| Einschaltwiderstand | Hochgeschwindigkeitspunkt 0,3 Ω typischer Wert (max. 0,6 Ω) | |||||
| Reaktionszeit | AUS→EIN | Hohe Geschwindigkeit: 10us unten/10mA oben (DC5 ~24V) | ||||
| Gemeinsam: 0,2 ms unten/200 mA darüber (DC24V) | ||||||
| EIN→AUS | Hohe Geschwindigkeit: 10us unten/10mA oben (Dc5 ~24V) | |||||
| Gemeinsam: 0,2 ms unten/200 mA oben (DC24 V) | ||||||
| Schleifenisolierung | Optokoppler-Isolation | |||||
| Anzeige von Ausgabeaktionen | Die LED auf dem Panel leuchtet, wenn der Optokoppler angesteuert wird | |||||
| Übertragungsentfernung der Maske | 500M (gemeinsamer Ausgang) | |||||
| unmaskierte Übertragungsentfernung | 150M (gemeinsamer Ausgang) | |||||
Ressourcen für Softwarekomponenten
| Artikel | Leistung | |||
| Betriebskontrollmodus | Methode zur wiederholten Ausführung gespeicherter Programme (dedizierte LSl) mit Interrupt-Funktion | |||
| Eingabe-/Ausgabe-Steuerungsmodus | Stapelverarbeitungsmodus (bei Ausführung der END-Anweisung), Eingabe- und Ausgabeaktualisierungsanweisung, Impulserfassungsfunktion | |||
| Programmiersprache | Relaissymbolmodus Stufenleitermodus (kann durch SFC dargestellt werden) | |||
| Echtzeituhr | Uhrfunktion | Baujahr 2000-2099, der jährliche Fehler beträgt nicht mehr als 5 Minuten/25°C | ||
| Programmspeicher | Maximale Speicherkapazität | 32000 Schritte können durch Parameter eingestellt werden, Kommentare schreiben und Register im Programmspeicher speichern | ||
| Kapazität/Modell des integrierten Speichers | 32000 Schritte/RAM-Speicher, passwortgeschützt | |||
| Schreibfunktion im RUN | Nein | |||
| Art der Anweisung | Grundanweisung | 27 Arten von Sequenzsteuerungsanweisungen, 2 Arten von Stufenleiterdiagrammanweisungen | ||
| Anwendungshinweise | 218 Arten 497 Typ | |||
| Arithmetik Verarbeitungsgeschwindigkeit | Grundbefehl | 0,065 μs/Befehl | ||
| Ein-/Ausgabenummer | Anzahl der Eingabepunkte für erweiterte Nutzung | 256 Punkte | Die Gesamtzahl der Eingabe- und Ausgabepunkte überschreitet nicht 256 Punkte | |
| Anzahl der Ausgabepunkte für erweiterte Nutzung | 256 Punkte | |||
| Eingangs-Ausgangsrelais | Eingangsrelais | 256 Punkte | Eingabe und Output ergeben insgesamt 256 Punkte | |
| Ausgangsrelais | 256 Punkte | |||
| Hilfsrelais | Gewöhnlich | M0~M7679 | 7680 Punkt | Gewöhnlich/retention Settings can be changed through parameters |
| Aufbewahrung | M500~M1023 | 524 Punkte | ||
| Staat | Gewöhnlich | S0~S4095 | 4096 Punkt | Gewöhnlich/retention Settings can be changed through parameters |
| Aufbewahrung | S500~S999 | 500 Punkte | Gewöhnlich/retention Settings can be changed through parameters | |
| Timer | 100ms-Typ | T0~T199 | 200 Punkte | 0,1 ~ 3276,7 s |
| 10ms-Typ | T200~T245 | 46 Punkte | 0,01~327,67 s | |
| 1 ms kumulativer Typ | T246~T249 | 4 Punkte | 0,001~32,767S | |
| 100 ms kumulativer Typ | T250~T255 | 6 Punkt | 0,1 ~ 3276,7 s | |
| 1ms-Typ | T256~T511 | 256 Punkte | ||
| Zähler | Allgemeine Zunahme | C0~C99 | 100 Punkte | 0,001~32,767 s |
| (16-Bit) [Änderbar] | Gewöhnlich/retention Settings can be changed through parameters | |||
| Aufbewahrung increasing (16-bit) [veränderbar] | C100~C199 | 100 Punkte | ||
| Gewöhnlich duplexing | C200~C219 | 20 Punkte | Gewöhnlich/retention Settings can be changed through parameters | |
| (32 Bit) [Änderbar] | ||||
| Aufbewahrung duplexing (32 bit) [veränderbar] | C220~C255 | 36 Punkte | ||
| Datenregister | Gewöhnlich | D0~D7999 | 8000 Punkte | Gewöhnlich/retention Settings can be changed through parameters |
| Aufbewahrung | D200~511 | 312 Punkt | ||
| Erweiterungsregister | Hauptkontrolle | P0~P1023 | 1024 Punkt | CJ-Befehl、CALL-Befehl verwendet |
| Ponter | Hauptkontrolle | NEIN~N7 | 8 Punkt | MC-Befehl verwendet |
| Nest | Hauptkontrolle | 16 Bit | -32.768~ 32.767 | |
| Staat | 10 Dezimalzahl (K) | 32 Bit | -2.147.483.648~ 2.147.483.647 | |
| 16 Hexadezimalzahl (H) | 16 Bit | 0~FFFF | ||
| 32 Bit | 0~FFFFFFFF | |||
| Reelle Zahl (E) | 32 Bit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038 | ||
| Zeichenfolge („“) | Zeichenfolge | Geben Sie mit Zeichen in „““ an. Maximal 32 halbe Eckzeichen können in einer Konstante in einer Anweisung verwendet werden | ||
Hochgeschwindigkeitszähler
| Input Verteilung | Einphasiger Einzelzähler | AB-Phasenzähler | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
