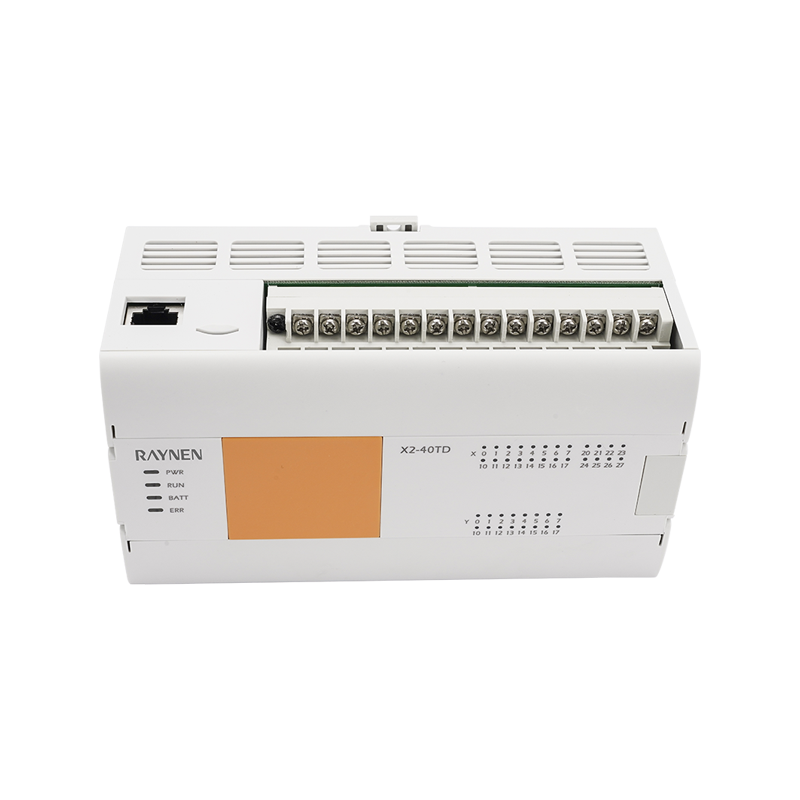

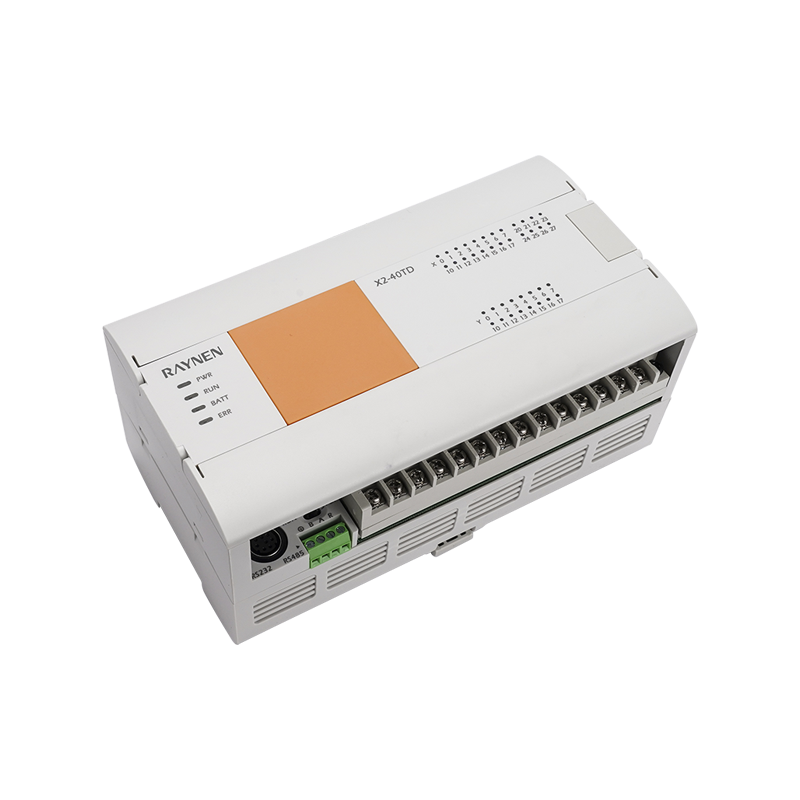

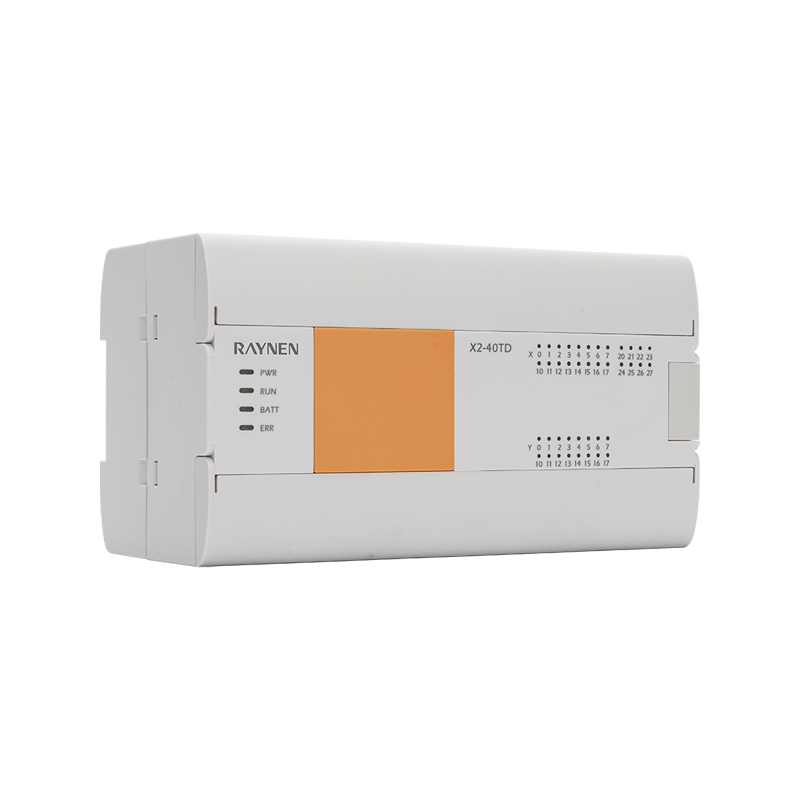

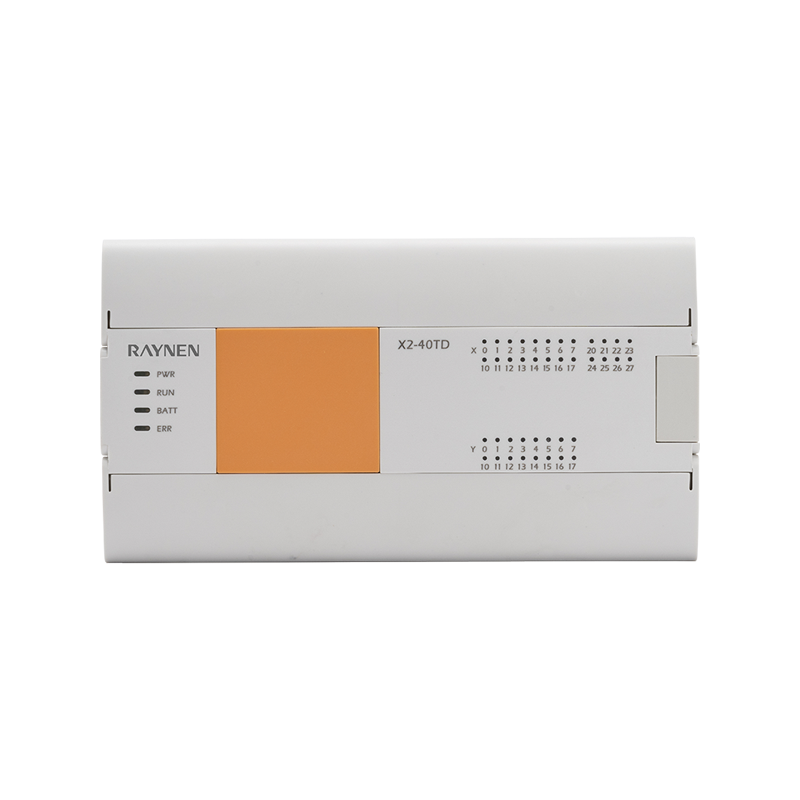

Produktzusammenfassung
| | • Mit linearer Interpolation, zweiachsigem Hochgeschwindigkeitsimpulsausgang, Hochgeschwindigkeitszählung und anderen Bewegungssteuerungsfunktionen • Echtzeituhr, Stromausfalldaten werden dauerhaft gespeichert • Es unterstützt eine BD-Erweiterungskarte und kann auf bis zu 7 Module erweitert werden |
Vorteil
| | | | |
| Schnittstelle | Eingabe/Ausgabe | Erweiterungskarte | BD-Board |
| Integrierter Netzwerkanschluss RS232/485 | 2-Kanal-Schnellzähler 2-Achsen-60K-Hochgeschwindigkeitsimpuls | Maximal 7 Module erweitert | Unterstützt 1 BD-Karte |
Modellnomenklatur

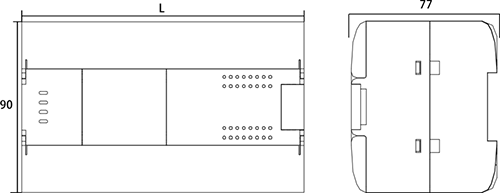

Produktgröße (Einheit: mm)
 |
|
Parameter
| Artikel | Leistungsangaben | |||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | |
| Netzspannung | 10W | 12W | 12W | 14W |
| Spannungsbereich | DC24V | |||
| Planen Sie einen sofortigen Stromausfall ein | Gleichstrom 20,4–28,8 V | |||
| Stromsicherung | Bei vorübergehenden Stromausfällen unter 5 ms wird der Betrieb fortgesetzt | |||
| Impulsstrom | 60V 2A | |||
| DC24V gegebene Leistung | 12 A, 0,5 ms unter / 28,8 V DC | |||
| Integrierte DC5V-Stromversorgung | 300mA unten | |||
| Artikel | Leistungsangaben | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Nummer eingeben | 14 | 16 | 24 | 36 | |
| Hochgeschwindigkeitszähler | Einphasig 200 kHz [3 Stück], AB-Phase 100 kHz [3 Stück] | ||||
| Eingabetyp | Senkentyp/Quellentyp | ||||
| Eingangssignalspannung | DC-Quellentyp: DC20,4 V ~ 28,8 V | ||||
| Eingangsimpedanz | X0-X5 | 3,3K | |||
| X6-X7 | 5,6K | 3,3K | |||
| X10 oben | - | 5,6K | |||
| Ein Eingangsinduktivitätsstrom | X0-X5 | 5mA oben | |||
| X6-X7 | 4mA | 5mA oben | |||
| X10 oben | - | 4mA oben | |||
| AUS Eingangsinduktivitätsstrom | 1mA unten | ||||
| Reaktionszeit der Eingabe | <4,5 ms | ||||
| Eingangssignalform | Kein Spannungskontakteingang | ||||
| Senkeneingang: NPN-Transistor mit offenem Kollektor | |||||
| Quelleneingang: PNP-Transistor mit offenem Kollektor | |||||
| Isolierung der Eingangsschleife | Optokoppler-Isolation | ||||
| Anzeige von Eingabeaktionen | Die LED auf dem Panel leuchtet, wenn der Optokoppler angesteuert wird | ||||
| Artikel | Leistungsangaben | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Ausgabenummer | 10 | 16 | 16 | 24 | |
| Pulsfrequenz (Max) | Single-Ended 2-Achsen 200K | ||||
| Ausgabetyp | Transistor/Leaky-Ausgang | ||||
| Externe Stromversorgung | DC5~30V | ||||
| Maximale Belastung | Widerstandslast | 0,5A/Weg | |||
| Induktive Last | 12W/DC24V | ||||
| Lampenlast | 5W/DC24V | ||||
| Mittlere Belastung | 5mA (DC5~24V) | ||||
| Reaktionszeit | AUS→EIN | Hohe Geschwindigkeit: 5 μs unten/10 mA oben (DC5 ~24 V) | |||
| Gemeinsam: 0,2 ms unten/200 mA darüber (DC24V) | |||||
| EIN→AUS | Hohe Geschwindigkeit: 5 μs unten/10 mA oben (DC5 ~24 V) | ||||
| Gemeinsam: 0,2 ms unten/200 mA darüber (DC24V) | |||||
| Schleifenisolierung | Optokoppler-Isolation | ||||
| Anzeige von Ausgabeaktionen | Die LED auf dem Panel leuchtet, wenn der Optokoppler angesteuert wird | ||||
Ressourcen für Softwarekomponenten
| Artikel | Leistung | |
| Eingangsrelais X | 256 Punkte | X0~X377 |
| Ausgangsrelais Y | 256 Punkte | Y0~Y377 |
| Hilfsrelais M | 7680 Punkt | M0~Latch-Start (Stellt den Ausschalt-Nicht-Halte-Bereich ein) |
| Latch-Start ~ Latch-Ende (Power-Hold-Bereich festlegen, Max. M1023) | ||
| Latch-Ende ~M7679 (Fester Power-Hold-Bereich) | ||
| Spezielles Hilfsrelais SM | 512 Punkte | SM8000 ~ SM8511 |
| Statusrelais S | 4096 Punkt | S0~S4095 |
| Timer T | 200 Punkte | T0~T199 (100ms Zeitbasis) |
| T192~T199 (Unterprogrammspezialisierung) | ||
| 46 Punkte | T200~T245 (10 ms Zeitbasis) | |
| 4 Punkt | T246~T249 (1 ms kumulativer Typ) | |
| 6 Punkt | T250~T255 (100 ms kumulativer Typ) | |
| 256 Punkte | T256~T511 (1ms Zeitbasis) | |
| Zähler 16 Bit | 200 Punkte | C0~C199 |
| Zähler 32 Bit | 56 Punkte | C200~C234 |
| Hochgeschwindigkeitszähler | - | C235~C255 |
| Datenregister D | 8000 Punkte | D0~D7999 |
| Spezielles Datenregister SD | 512 Punkte | SD8000~SD8511 |
| Indexregister | 16 Punkte | V0~V7, Z0~Z7 |
| Erweiterungsregister | 32768 Punkt | R0~R32767 |
| Zeiger | 4096 Punkt | P0~P4095 |
| Unterbrochen | 6 Punkt | I00*~I50* Eingangsunterbrechung |
| 3 Punkt | I6**~I8** Timing-Interrupt | |
| 6 Punkt | I010~I060 Interrupt des Hochgeschwindigkeitszählers | |
| Hauptsteuerung mit Schachtelung | 8 Punkt | N0~N7 |
| Konstante K | - | 16-Bit-Bereich: -32768~ 32767, 32-Bit-Bereich: -2147483648~ 2147483647 |
| konstant H | - | 16-Bit-Bereich: 0~FFFF, 32-Bit-Bereich: 0~FFFFFFFF |
| Reelle Zahl (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Zeichenfolge | - | Die maximale Länge eines Zeichens mit halber Ecke, das von „ “ umrahmt ist, beträgt 32 Zeichen |
Hochgeschwindigkeitszähler
| Eingabe Verteilung | Einphasiger Einzelzähler | AB-Phasenzähler | AB-Phasenzähler | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X5 | | | | | U/D | | | S | | | U | | | | | A |
| X6 | | | | | | U/D | | | | | D | | | | | B |
