Produktzusammenfassung
Vorteil
• Beschleunigen
4-faches Spitzendrehmoment / 7000 U/min Spitzengeschwindigkeit / Hochpräziser optischer 23-Bit-Encoder / 30 % geringerer Temperaturanstieg
• Erhöhte Sicherheit
Integriertes Gehäusedesign /Schutzart IP67
• Einfach zu bedienen
20 % kürzere Rumpflänge
Modellnomenklatur
Parameter
| Servomotoren der MA3-Serie – 60-Flansch* | |
| Artikel | Motorparameter |
| Motormodell | MA3ED-M06040F- □□□□ |
| Trägheitsniveau | Mittel |
| Spannung (V) | 220 |
| Flansch (mm) | 60 |
| Verkabelungstyp | Terminaltyp |
| P-Nennwert (kW) | 0.4 |
| Nenndrehmoment (N·m) | 1.27 |
| Momentanes maximales Drehmoment (N·m) | 5.08 |
| Nennstrom (Arms) | 2.5 |
| Momentaner Maximalstrom (Arms) | 10.1 |
| Nenngeschwindigkeit (U/min) | 3000 |
| Maximale Geschwindigkeit (U/min) | 7000 |
| Trägheitsmoment (kg·cm2) | 0,54 (0,55) |

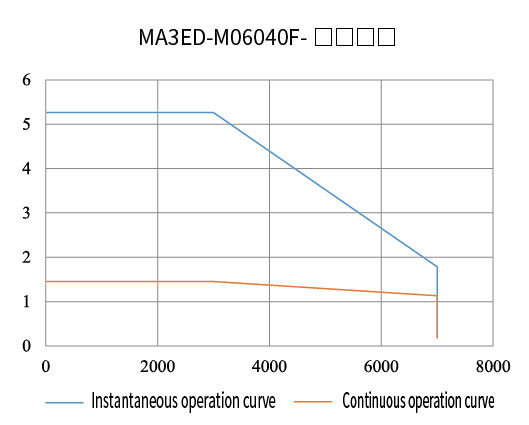

| T-N-Kurve (Y-Achse: Drehmoment N·m) (X-Achse: Drehzahl U/min) | |
| LL | 88,5 (118) |
| LR | 30 |
| LA | 70 |
| LZ | 4-φ5,5 |
| LH | 45.3 |
| LC | 60 |
| LE | 3 |
| S | 14 |
| LB | 50 |
| TP | M5×10 |
| LK | 25 |
| KH | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| LG | 6.5 |
| LJ | 1.5 |

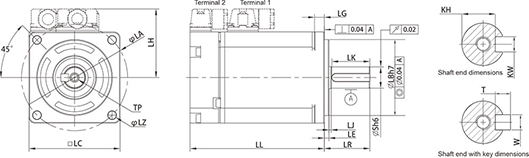

| Ohne Bremse | |

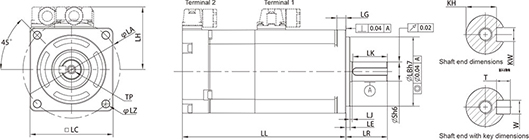

| Mit Bremse | |
*Einzelheiten zu anderen Modellparametern finden Sie im Auswahlhandbuch oder wenden Sie sich an den Kundendienst.
