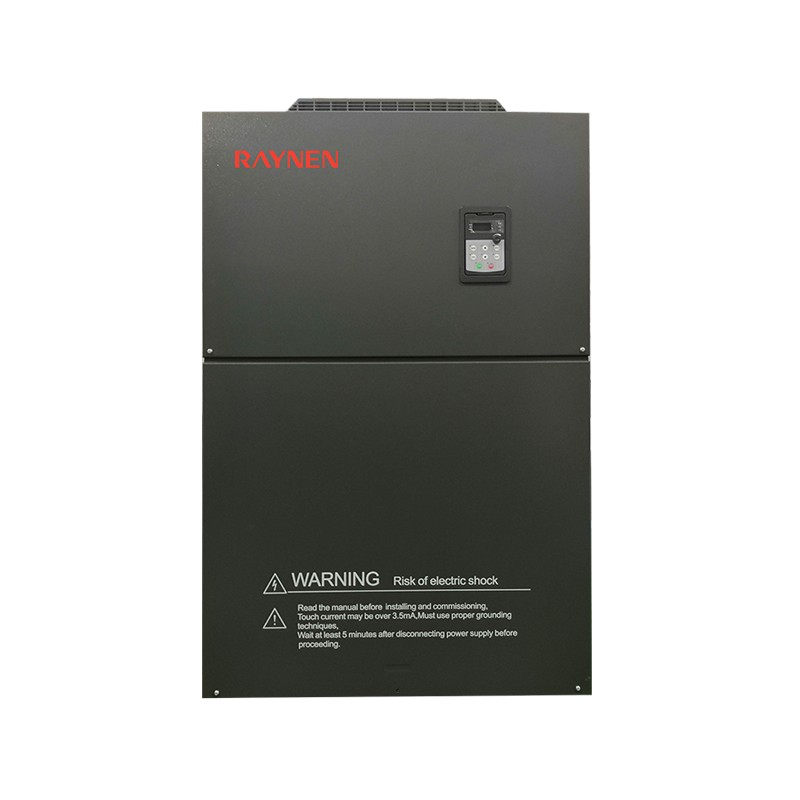

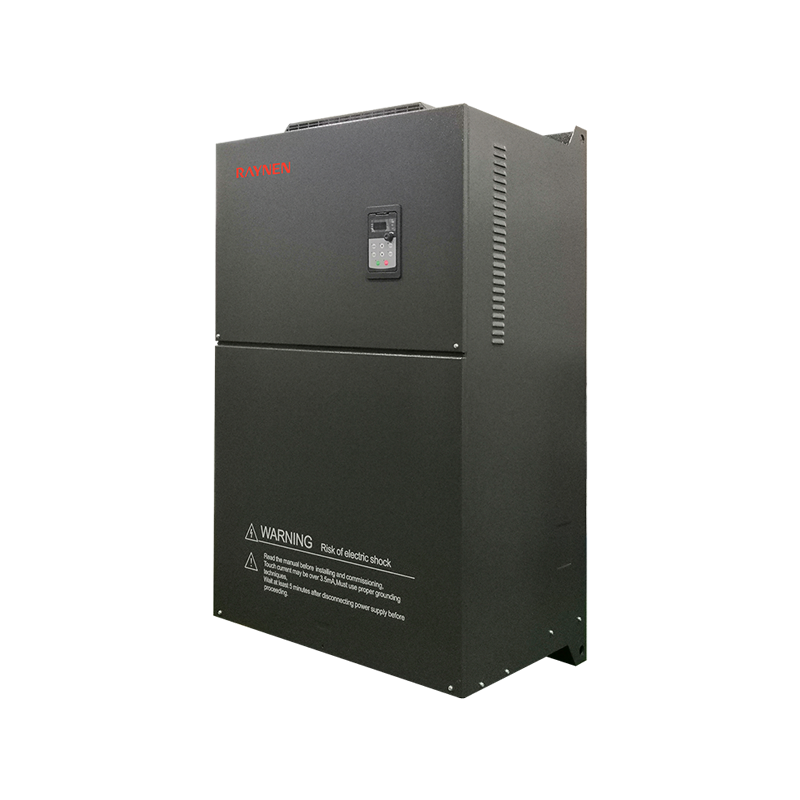

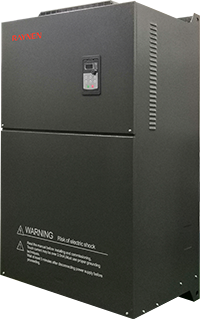

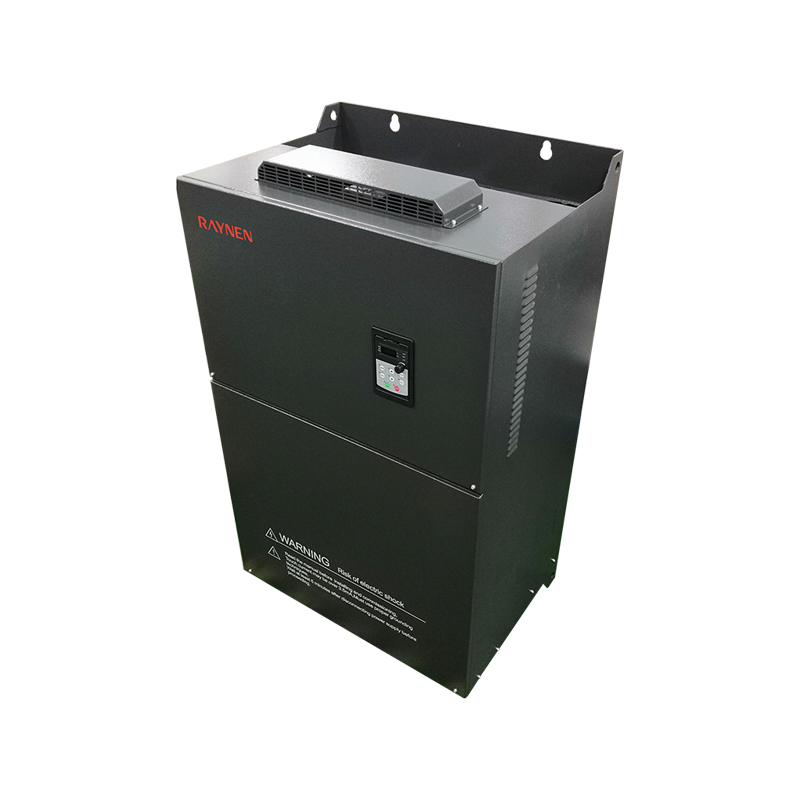

Produktzusammenfassung
| Parametrisch | ||
 | Modell | RVE21-T3-355G ~ RVE21-T3-500G |
| Spannung | 380V | |
| Nennleistung (kW) | 355/400/500 | |
| Nenneingangsstrom (A) | 665/785/890 | |
| Nennausgangsstrom (A) | 650/725/860 | |
| Abmessungen (mm) | 1100*650*465 | |
| Einbaugröße (mm) | 1060*350 | |
Integriertes Panel für einfaches Debuggen
Modellnomenklatur
Auswahltabelle Einphasiger S2-Typ
| Wechselrichtermodell | G-Typ-Maschine (schwere Last) | P-Typ-Maschine (leichte Last) | Abmessungen (mm) | Einbaugröße (mm) | ||||||||
| Nenneingangsstrom (A) | Nennausgangsstrom (A) | Nennleistung | Nenneingangsstrom (A) | Nennausgangsstrom (A) | Nennleistung(kW) | H | W | D | H1 | W1 | Blende | |
| RVE21-S2-0R4 | 6.3 | 2.5 | 0.4 | - | - | - | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-S2-0R7 | 11.5 | 5 | 0.75 | - | - | - | ||||||
| RVE21-S2-1R5 | 15.7 | 7 | 1.5 | - | - | - | ||||||
| RVE21-S2-2R2 | 27 | 10 | 2.2 | - | - | - | ||||||
Auswahltabelle Dreiphasiger T3-Typ
| Wechselrichtermodell | G-Typ-Maschine (schwere Last) | P-Typ-Maschine (leichte Last) | Abmessungen (mm) | Einbaugröße (mm) | ||||||||
| Ich in(A) | Ich raus( A ) | P-bewertet (kW) | Ich in(A) | Ich raus( A ) | P-bewertet (kW) | H | W | D | H1 | W1 | Blende | |
| RVE21-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||||||
| RVE21-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE21-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| RVE21-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE21-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| RVE21-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE21-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| RVE21-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | ||||||
| RVE21-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE21-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | ||||||
| RVE21-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE21-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE21-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE21-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE21-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE21T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE21-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE21-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE21-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE21-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE21-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE21-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE21-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE21-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE21-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE21-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE21-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE21-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE21-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE21-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE21-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE21-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE21-T3-800G | 1380 | 1380 | 800 | | | | ||||||
Leistung und Konfiguration
| Grundlegende Anwendungsfunktionen | |
| Niederfrequente Drehmomentverstärkung | Durch Spannungsverstärkung und Drehmomentverstärkung kann das niederfrequente Drehmoment der V/F-Steuerung und der geschwindigkeitssensorlosen Vektorsteuerung um etwa 0,1 % bis 30,0 % erhöht werden. |
| V/F-Kurve | Lineartyp, Mehrpunkttyp |
| Beschleunigungs-/Verzögerungskurve | Lineare oder S-förmige Beschleunigung und Verzögerung: Drei Gruppen von Beschleunigungs- und Verzögerungszeiten: Beschleunigungs- und Verzögerungszeitbereich: 0–3200 s |
| Automatische Spannungsregelung (AVR) | Wenn sich die Netzspannung ändert, kann die Ausgangsspannung automatisch konstant gehalten werden |
| Eingebaute PID | Regelungssystem mit geschlossenem Regelkreis, das eine Prozesssteuerung einfach realisieren kann |
| Gleichstrombremsung | Gleichstrombremsung range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jog-Steuerung | Der Motor kann sofort gestartet und gestoppt werden; Einstellbereich der Tippfrequenz: 0,0–20,0 Hz; Jog-Stop-Modus: Verzögerung/Frei/Gleichstrombremsung |
| Frequenzsprung | Es können drei Sprungfrequenzpunkte und entsprechende Sprungfrequenzbereiche eingestellt werden, um zu verhindern, dass der Wechselrichter in diesem Frequenzband läuft |
| Mehrgeschwindigkeit | Bis zu 15 können über 4 Logikeingangsports eingestellt werden = Betriebsfrequenz |
| Eingabesummierung | Nutzen Sie das algebraische Operationsergebnis von 2 Analogeingängen als Frequenzeinstellung, um die Frequenzeinstellung flexibler zu gestalten |
| Umschalten zwischen 2 Motorparametersätzen | Zwei Sätze von Motorparametern können frei eingestellt und umgeschaltet werden, um sie an den aktuell angetriebenen Motor anzupassen |
| Wechselrichterschutz | Eingangs-/Ausgangsphasenausfallschutz, Unterlasterkennung, Überdrehmomentschutz, Unterspannungsschutz, Überspannungsschutz, Überstromschutz, Überhitzungsschutz, Phase-zu-Phase-Kurzschlussschutz |
| Motorschutz | Überhitzungsschutz des Motors, Motorstrombegrenzung, Motorüberlastung, Motorkurzschluss |
| Elektrische Eigenschaften | |
| Eingangsspannung | Dreiphasiger Wechselstrom, 380–480 V, 50/60 Hz oder einphasiger Wechselstrom, 200–240 V, 50/60 Hz |
| Ausgangsspannung | 0–100 % Eingangsspannung, 0,5 Hz–400 Hz |
| Steuermodus | Konstantes Drehmoment V/F, quadratische Last V/F, sensorlose Vektorregelung, Energiesparmodus |
| Schaltfrequenz | 1,5 kHz-12 kHz Die Funktion zur automatischen Anpassung der Schaltfrequenz ist einstellbar: Bei steigender Temperatur wird die Schaltfrequenz automatisch reduziert Wenn die Temperatur wieder normal ist, kehrt die Schaltfrequenz auf den Anfangswert zurück |
| Überstromfähigkeit | 150 % Nennausgangsstrom 60 s, 200 % Nennausgangsstrom 2 s |
| Steuersignal | ||
| Frequenzeinstellungssignal | Integriertes Bedienfeld | Membranschalter (Knopf), Geschwindigkeitsknopf (Potentiometer) |
| Externes Signal | UP/DOWN-Einstellung, Analogeingang, Multi-Speed, externes Bedienfeld, serielle Kommunikation | |
| Start- und Stopp-Steuersignal | Integriertes Bedienfeld | RUN- und STOP-Tasten |
| Externes Signal | Logikeingangsklemme, externes Panel, serielle Kommunikation | |
| Eigenschaften des Steuerkreises | ||
| Interne Stromversorgung vorhanden | 10V 24V | 10 VDC ± 5 %, maximaler Strom 10 mA, für Referenzpotentiometer 24 VDC ± 5 %, maximaler Strom 100 mA, für Logikeingangsport |
| Analoger Eingang | AI1 | Spannungsanalogeingang: 0–5 VDC oder 0–10 VDC, Impedanz beträgt 30 kOhm Aktueller Analogeingang: 0/4–20 mA DC, Impedanz beträgt 250 Ω Auflösung: 10-Bit-A/D-Wandlung Werkseinstellung: 0-5 VDC Spannungseingang |
| AI2 | Spannungsanalogeingang: 0-10 VDC oder PTC-Sondeneingang Auflösung: 10-Bit-A/D-Wandlung | |
| Logikeingang | LI1-LI8 | 0-24VDC-Stromversorgung Positive Logik (Quelle) und negative Logik (Senke) sind optional und die Werkseinstellung ist negative Logik Vorwärts-, Rückwärts-, Lauf-, Fehler-Reset-, Multi-Speed- und weitere 69 Funktionen sind optional 220-V-0,4-2,2-kW- und 380-V-0,4-1,5-kW-Produkte haben nur 6 Kanäle: LI1-LI6 |
| AI1, AI2 Erzwungene gültige Eingabe | Bei Wechselrichtern unter 11 kW (einschließlich) können AI1 und AI2 als Logikeingänge eingestellt werden. F309 und F310 sind erzwungen gültige Eingänge und ihre Konfigurationsfunktionen sind beim Einschalten immer gültig. | |
| Analoger Ausgang | AO1, AO2 | Spannungsanalogausgang: 0-10 VDC, minimale Lastimpedanz beträgt 470 Ω Aktueller Analogausgang: 0/4–20 mA, maximale Lastimpedanz beträgt 700 Ω Auflösung: 8 Bit Ausgangsfrequenz, Ausgangsstrom, Geschwindigkeitseinstellung, serielle Ausgangsdaten und andere Funktionen sind optional 220-V-0,4-2,2-kW- und 380-V-0,4-1,5-kW-Produkte verfügen nur über einen Analogausgang, nämlich AO1 |
| Logikausgang | LO、CLO | Offener Kollektor, maximaler Strom 100 mA, maximale Spannung 30 VDC Logikausgang oder Impulsausgang optional, Werkseinstellung ist Logikausgang Ausgangsfrequenz, Ausgangsstrom, Geschwindigkeitseinstellung und weitere Ausgangsfunktionen optional |
| Relaisausgang | T1A, T1B, T1C T2A, T2B, T2C | T1A normalerweise offen, T1B normalerweise geschlossen, T1C gemeinsamer Punkt T2A normalerweise offen, T2B normalerweise geschlossen, T2C gemeinsamer Punkt Kontaktkapazität: 5A@250VAC, 5A@30VDC Fehler, Alarm, Ankunft der eingestellten Frequenz und andere Funktionen sind optional T1A ist standardmäßig auf Fehler eingestellt, T2A ist standardmäßig auf Betrieb eingestellt 220-V-0,4-2,2-kW- und 380-V-0,4-1,5-kW-Produkte haben nur einen Relaisausgang, d. h. TA TB TC |
| Serielle Kommunikation | MODBUS-RTU, 2-Draht RS-485, Terminalschnittstelle | |
| Elektrische Eigenschaften | |
| AC-Antriebsschutz | Eingangsphasenausfallschutz, Ausgangsphasenausfallschutz, Unterlasterkennung, Überdrehmomentschutz, Unterspannungsschutz, Überspannungsschutz, Überstromschutz, Überhitzungsschutz, Phasenkurzschlussschutz |
| Motorschutz | Überhitzungsschutz des Motors, Motorstrombegrenzung, Motorüberlastung, Motorkurzschluss |
| Elektrische Eigenschaften | |||
| Schutzniveau | IP20 | Umgebungsfeuchtigkeit | 95 % keine Kondensation oder Wasseransammlung |
| Arbeits-/Lagertemperatur | -10~40°C/-20~60°C | Höhe | Unter 1000m |
| Kühlmethode | Zwangsluftkühlung | Installationsort | Innen |
