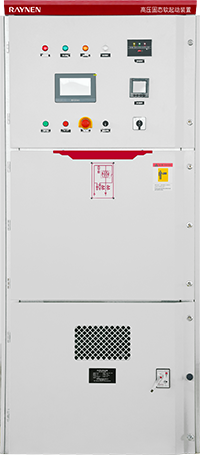

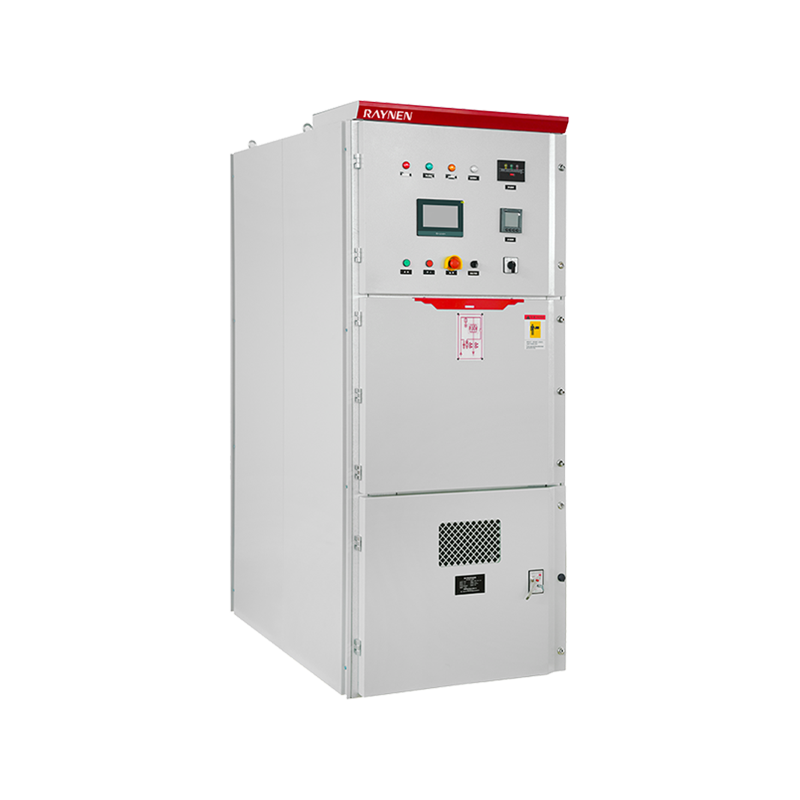

Produktzusammenfassung
● Standard-kyn28-Schrank, streng nach Schutzstandards konzipiert
● Glasfaserauslöser
● PT-Erfassungsmodus, stabiler als der elektronische Modus
● Entsprechen Sie den internationalen elektrischen Hochspannungsspezifikationen
● Hochspannungsteil und Niederspannungsteil sind vollständig sicher und zuverlässig isoliert
● Skalierbare Losschnittstelle
Spezifikationen
 | Parametrisch | |
| Modell | RSE1000-6-5000 | |
| Nennspannung | 6kV | |
| P-Nennwert (kW) | 5000 | |
| Nennstrom (A) | 600 | |
| Größe (B*H*T mm) | Anpassbar | |

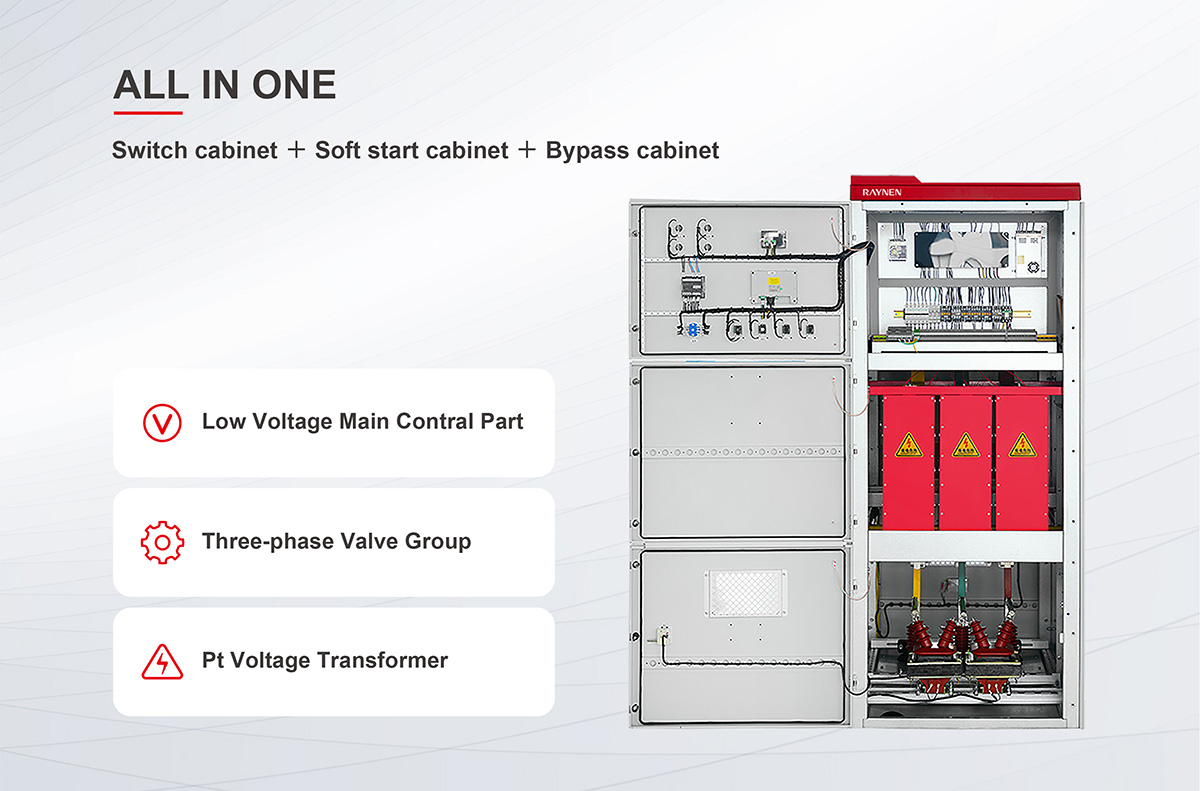

 | Modularer Aufbau für einfache Installation und Wartung. Die Isolationsfestigkeit wird weiter erhöht |
| | Einfach zu installieren, zu debuggen und zu verwenden: RVS ist ein komplettes Motorstart-Kontroll- und Schutzsystem. Ermöglicht die elektrische Prüfung des gesamten Systems mit Niederspannung vor dem Betrieb mit Hochspannung. |
| | Das 7-Zoll-Touchscreen-LCD-Panel erleichtert die Programmierung und Parametereinstellung. Die Fehler- und Echtzeitüberwachung ist intuitiver und verbessert die Arbeitseffizienz |
| | Verschlüsselungseinstellungen des Programms |

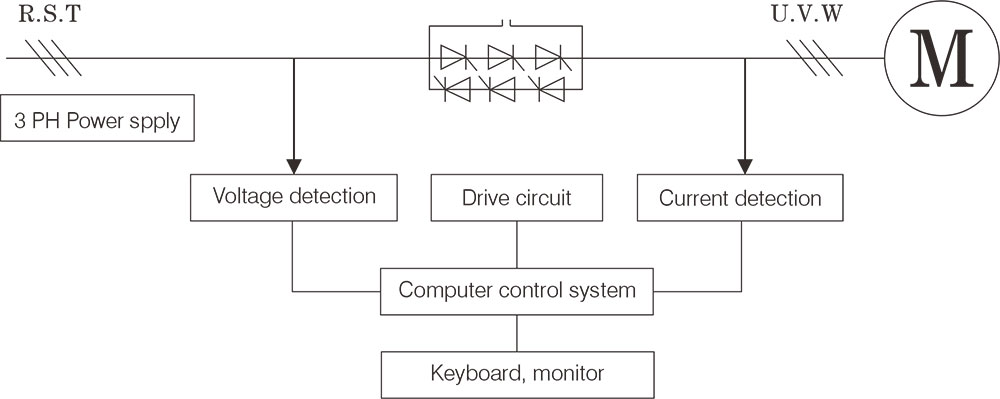

Funktionsprinzipdiagramm
Modellnomenklatur
Auswahltabelle für 6-kV-Nennspannung-Mittelspannungs-Softstarter
| Modelll | Nennspannung ( kV ) | Nennleistung (kW ) | Nennstrom ( A ) | Abmessungen (B*H*T) mm | |
| (-G) Allgemeiner Typ | (-E) Integrationstyp | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Anpassbar | - |
Auswahltabelle für 10-kV-Nennspannung-Mittelspannungs-Softstarter
| Modelll | Nennspannung ( kV ) | Nennleistung (kW ) | Nennstrom ( A ) | Abmessungen (B*H*T) mm | |
| (-G) Allgemeiner Typ | (-E) Integrationstyp | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Anpassbar | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Anpassbar | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Anpassbar | - |
Technische Daten
| Grundparameter | |
| Ladetyp | Dreiphasiger Mittelspannungs-Käfigläufer-Asynchronmotor, Synchronmotor |
| Arbeitsfrequenz | 50 Hz/60 Hz ± 2 Hz |
| Phasenfolge | Erlaubt, in jeder Phasenfolge zu arbeiten (kann durch Parameter eingestellt werden) |
| Bypass-Schütz | Schütz mit direkter Startfähigkeit |
| Steuerkraft | AC220V ±15 % |
| Überspannungsschutz | DV/DT-Absorption |
| Startfrequenz | Umgebungstemperatur: -20℃~ 50℃ |
| Umgebungszustand | 1-6 mal pro Stunde |
| Relative Luftfeuchtigkeit: 5 % – 95 %, nicht kondensierend | |
| Die Höhe muss weniger als 1500 m betragen | |
| HMI | |
| Sprache | Englisch / Chinesisch / Russisch |
| Instrumentenanzeige | |
| Voltmeter | Anzeige der dreiphasigen Hauptstromversorgungsspannung |
| Amperemeter | Anzeige des dreiphasigen Hauptstromkreises |
| Schutzfunktion | |
| Phasenausfallschutz | Trennen Sie während der Inbetriebnahme oder des Betriebs alle Phasen der Hauptstromversorgung |
| Überstromschutz | Überstromschutz eingestellt: 100 ~ 500 % |
| Schutz gegen Phasenstromunsymmetrie | 20~100 % |
| Überlastschutz | Überlastschutz level:10A,20A,30A |
| Unterspannungsschutz | Bereich: 50–100 % |
| | Aktionszeit: 0~10S |
| Startzeitüberschreitung | Startzeitlimit: 10–120 Sekunden |
| Überspannungsschutz | Wenn die Spannung der Hauptstromversorgung mehr als 120 % des Nennwerts beträgt |
| Unterlastschutz | Wenn die Hauptstromversorgungsspannung weniger als 70 % des Nennwerts beträgt |
| Erdungsschutz | Wenn der Erdungsstrom größer als der eingestellte Wert ist |
| Kommunikation | |
| Protokoll/Schnittstelle | Modbus RTU |
| Netzwerkverbindungen | Jeder RVS kann online mit 32 RVS kommunizieren |
| Funktion | Beobachten Sie den Betriebsstatus und die Programmierung |
| Datensatz | |
| Fehlerprotokoll | Notieren Sie die Fehlerinformationen der letzten 1000 Mal |
