RS2-Servoantrieb

Größe A

Größe B

Nein.

Name

Nein.

Name

1

-

1

-

2

Mini-USB

2

Mini-USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1、L2

5

L1、L2

6

Bremse

6

Bremse

7

U、V、W

7

U、V、W

8

Erdungsschraube

8

Erdungsschraube

9

LADEN

9

LADEN

10

CN4/CN5

10

CN4/CN5

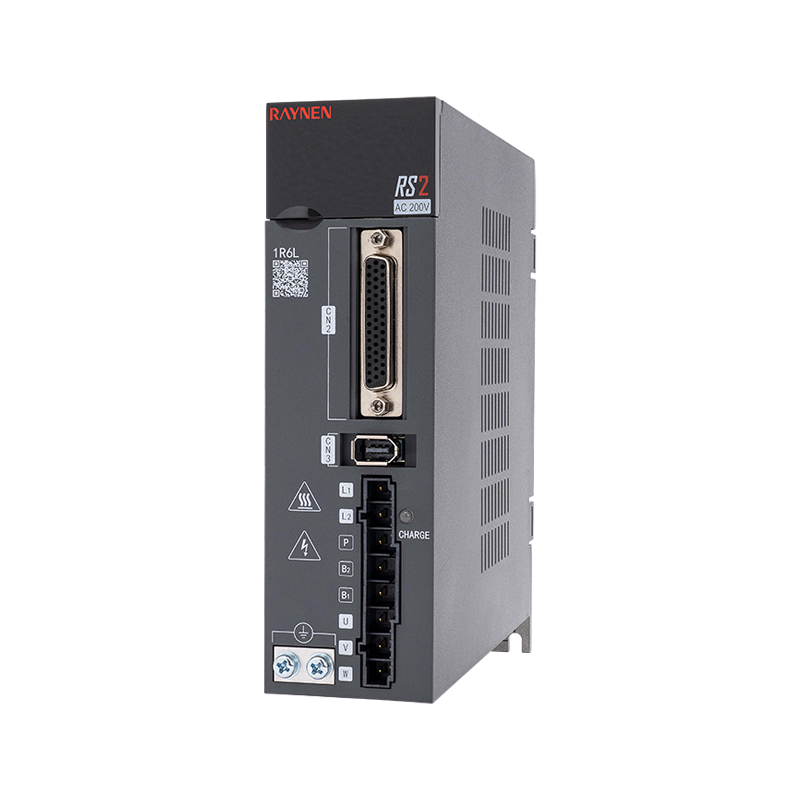

Beschreibung:

① -: Sieben-Segment-Digitalanzeige

②Mini-USB: RS232-Schnittstelle, angeschlossen an den PC

③CN2: Ausgangs-/Eingangssignalanschluss, verbunden mit einer programmierbaren Steuerung (SPS) oder Steuer-E/A

④CN3: Encoder-Schnittstelle, verbunden mit dem Encoder am Servomotor

⑤L1, L2: Hauptstromkreis-Stromversorgung, angeschlossen an einphasige Stromversorgung (200–240 VAC, 50/60 Hz Stromversorgung)

⑥Bremse: Externen Bremswiderstand verwenden

⑦U, V, W: Servoantriebsausgang, verbunden mit dem Motorstromanschluss (U, V, W)

⑧Erdungsschraube: An Strom- und Motormasse anschließen

⑨CHARGE: Betriebskontrollleuchte

⑩CN4/CN5: 485-Kommunikationsanschluss

Elektrische Spezifikationen für einphasigen 220-V-Antrieb

Artikel

Größe A

Größe B

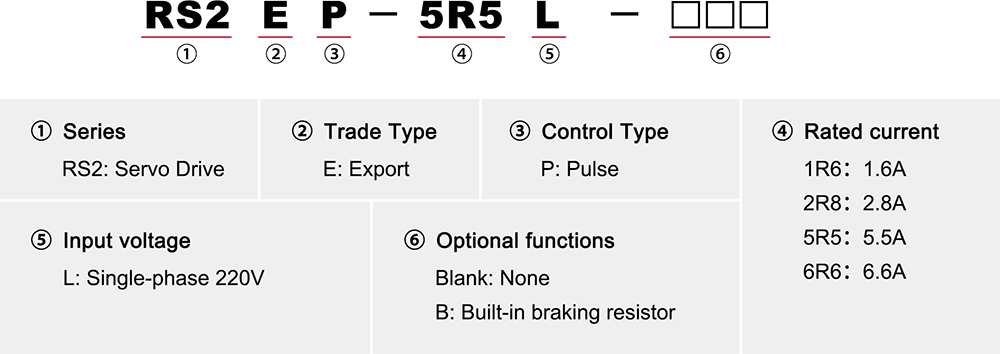

Modell

1R6L

2R8L

5R5L

6R6L

Stromversorgungskapazität [kVA]

0.5

1

1.7

2

Dauerausgangsstrom [Arms]

1.6

2.8

5.5

6.6

Momentaner maximaler Ausgangsstrom [Arms]

5.9

9.3

16.9

17

Hauptstromkreis

Dauereingangsstrom [Arms]

2.4

5

8.7

11

Hauptstromkreis power supply

Einphasig 200~240VAC, -15%~ 10%, 50/60Hz

Regelkreis

Stromversorgung des Steuerkreises

Sammelschienen-Stromversorgung, gemeinsamer Stromversorgungseingang und Gleichrichtung

Leistungsverlust

Hauptstromkreis power loss [W]

30.5

41

60.8

66.2

Verlustleistung Steuerkreis [W]

Bremswiderstand

Bremse resistor function

Optional

Widerstandswert [Ω]

50

50

50

50

Kapazität [W]

30

30

50

50

Externer minimal zulässiger Widerstandswert [Ω]

50

45

40

40

Kühlmethode

Natürliche Kühlung

Luftkühlung

Überspannungsniveau

OVC III

Größe A

Größe B
